Acacialaan 10

Hoewel we begonnen zijn met de elektra in kamer 4 (de master bedroom), moest dit in de badkamer als eerste afgemaakt worden in verband met het tegelen etc. Dus zo geschiedde.

Boven het plafond zitten 4 losse kabels voor inbouwspotjes, alsook 1 KNX kabel voor een bewegingssensor. Voor het archief wat aantekeningen waar deze zitten.

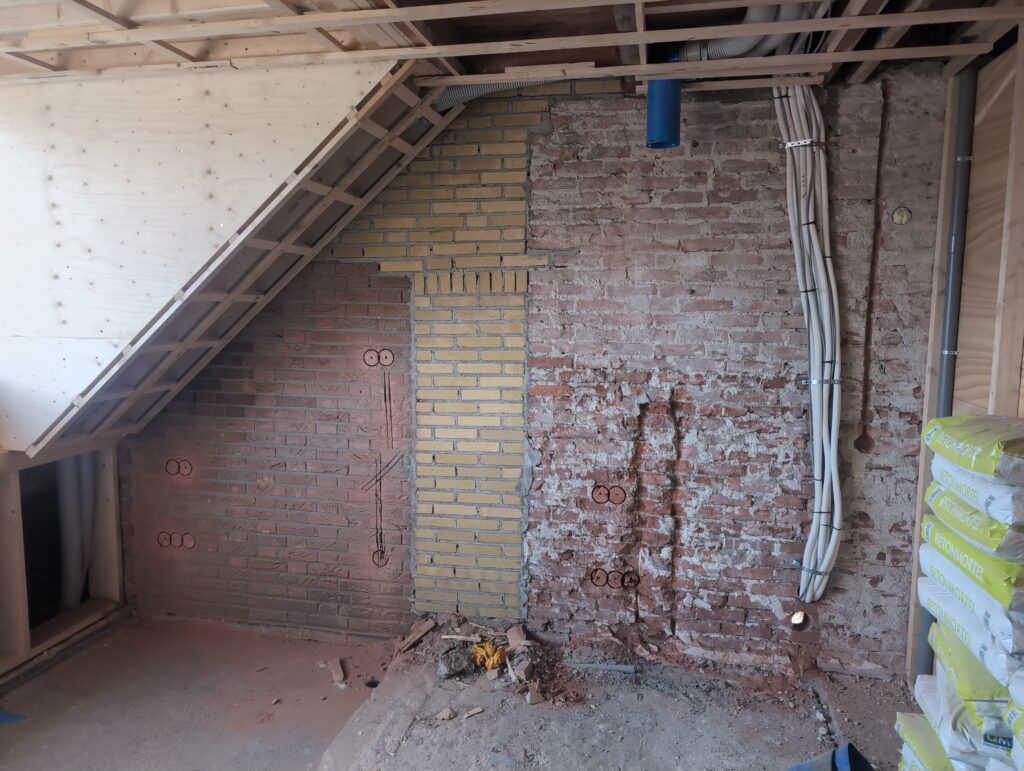

Alle wandcontactdozen (en kabels) zijn geleverd. Voor het archief, hieronder een overzicht van welke nummers waar zitten.

De stroom gaat vanaf de onderverdeler naar 504 toe, en wordt vanaf daar met flexbuis doorgelust naar 502, 503 en 501. 505 Krijgt direct z’n spanning van de onderverdeler.

De wandcontactdoos voor de lichtschakelaar naast de deur is 506, deze buis (bedoeld voor KNX) is doorgelust naar 509.
509 is de meest rechterdoos tegen het plafond aan aan de straatkant. Links hiervan zitten 507 en 508. 507 gaat naar de binnenkant van het kozijn toe (voor bijv. toekomstige elektrische rolgordijnen), terwijl 508 naar het rolluik buiten gaat.

Boven de deuren naar het balkon zitten ook drie wandcontactdozen. De linker hiervan is 510, deze gaat naar het rolluik boven het balkon. Daarnaast zit 511 welke we kunnen gebruiken voor een KNX-sensor. Tot slot zit rechts daarvan – je verwacht het niet – nummer 512. Deze laatste, in IT-termen ook wel bekend als ‘twee tot de negende’, loopt naar het pvc-pijpje aan de binnenkant van het kozijn – mochten we daar ooit elektra willen hebben.

Op het plafond is het lichtpunt gelabeld met 513, vanaf hier lopen 4 Siliconenkabels naar spotjes tegen de zuidmuur. Daartussen zit ook nog een KNX kabel, gelabeld met nummer 514. Die is afgetakt vanaf wandcontactdoos 511.

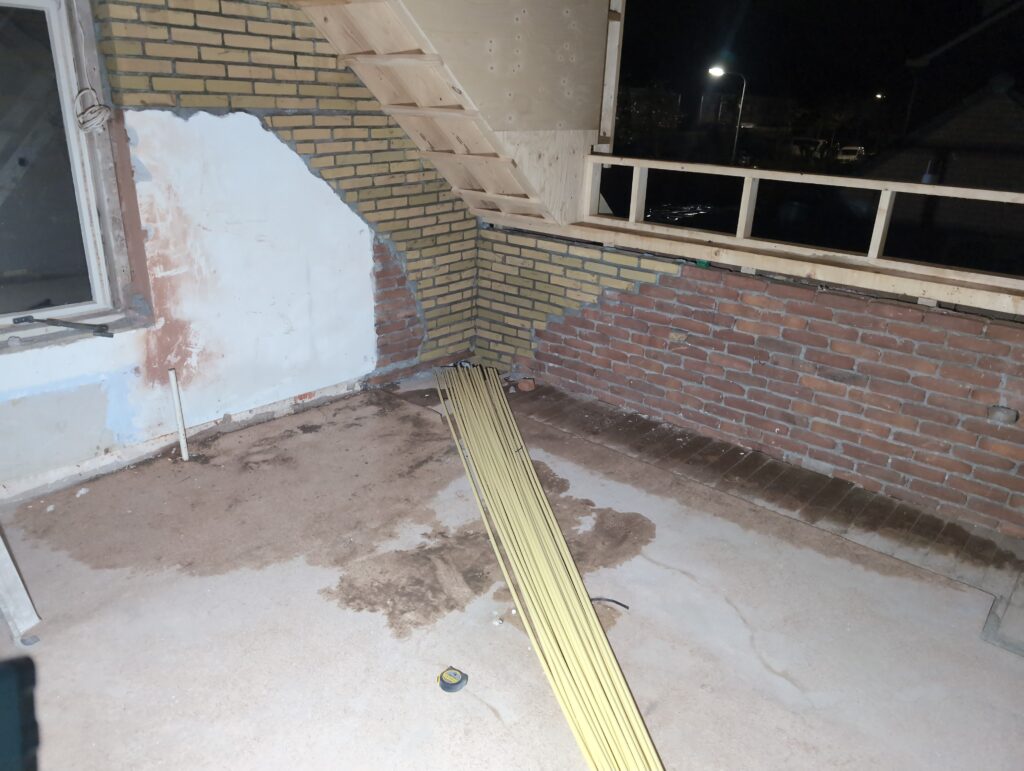

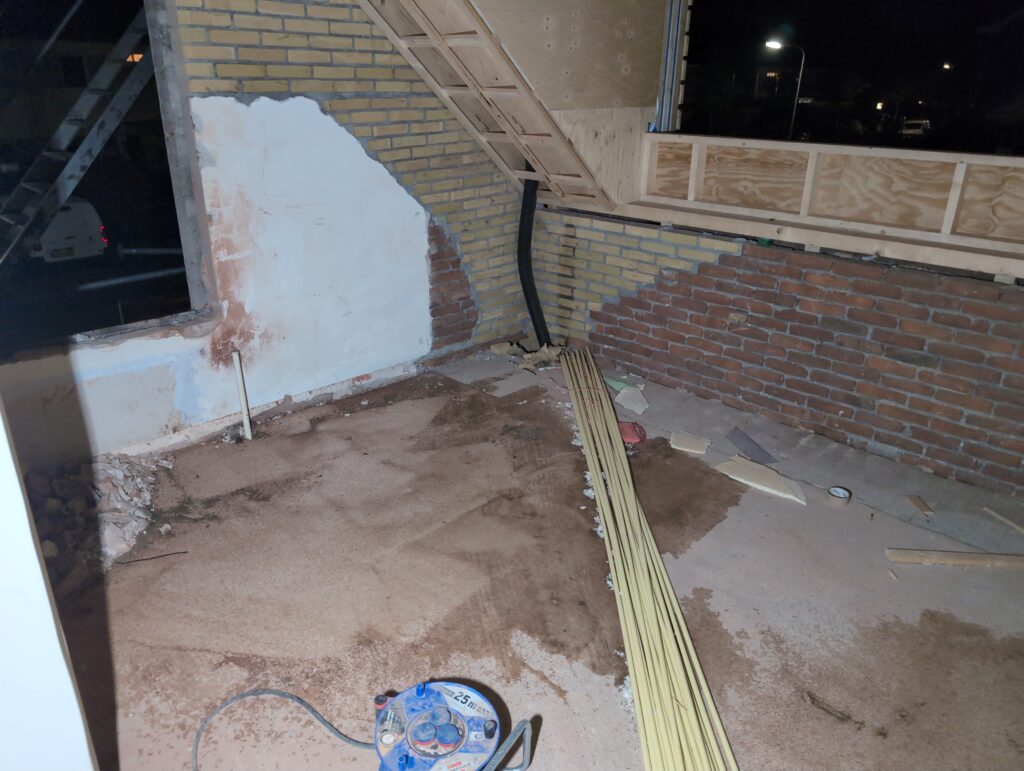

Er zijn twee kamers waar we voor de vloer iets anders moesten doen dan de andere kamers. De slaapkamer (slaapkamer 4) heeft een betonnen vloer omdat dit eerder een natte ruimte (en balkon) was. De nieuwe badkamer krijgt een betonnen vloer omdat deze bij de douche moet kunnen aflopen. Beide ruimtes gaan we nu van een betonnen vloer voorzien.

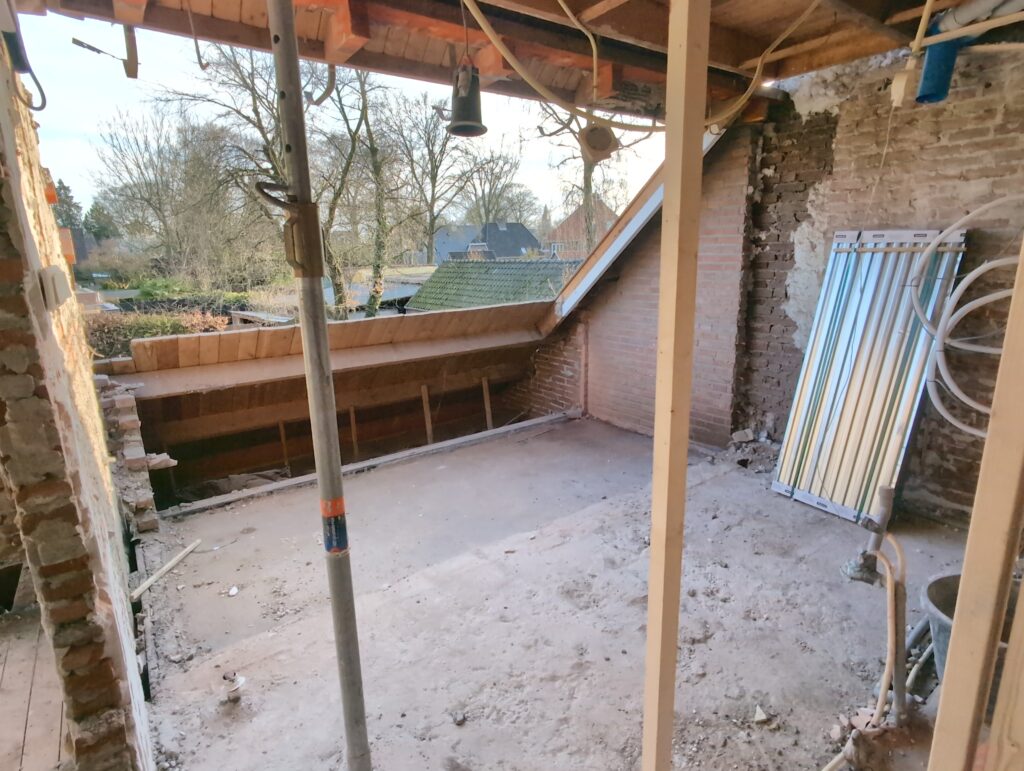

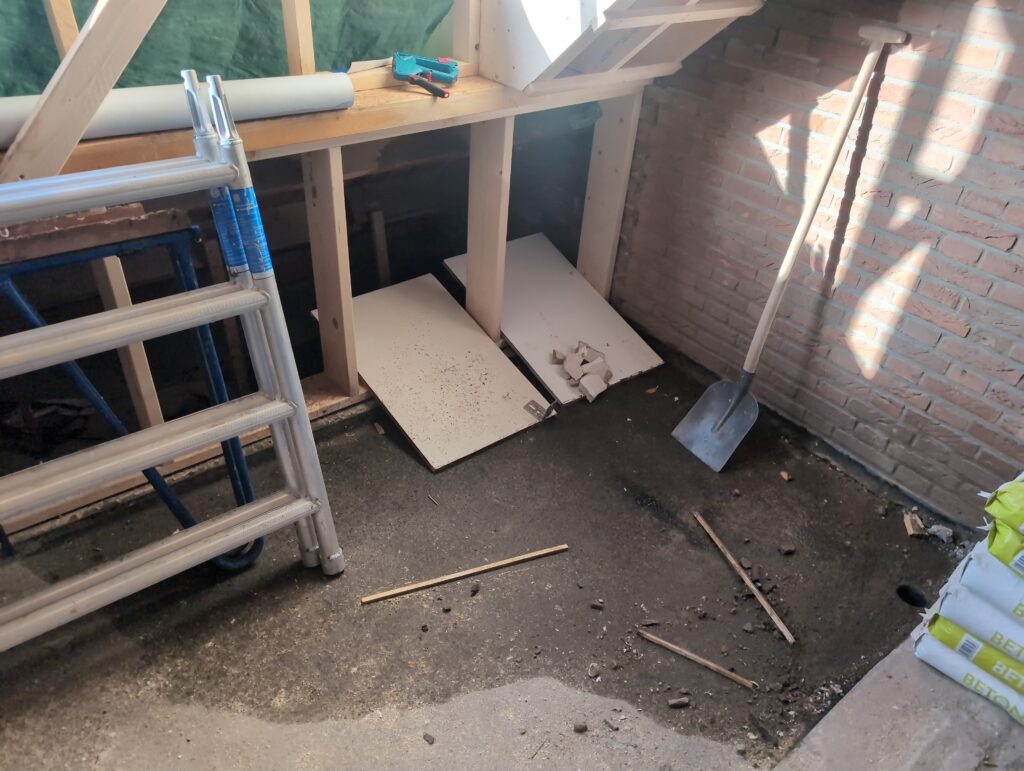

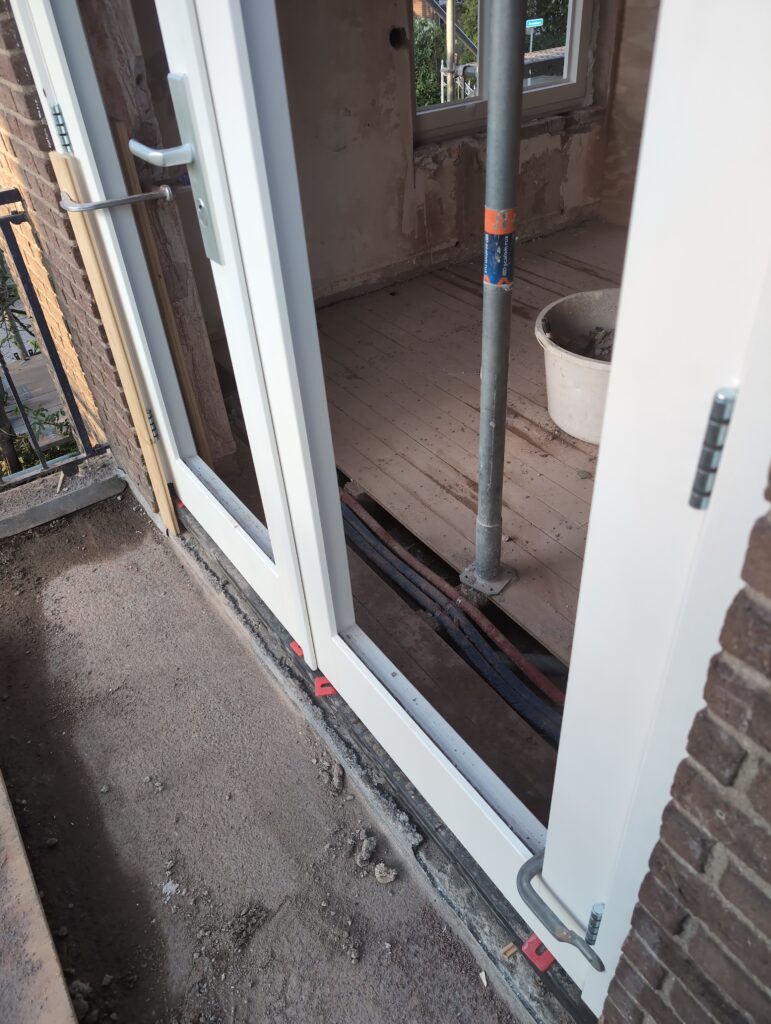

Het oorspronkelijke balkon lag wat lager dan de oude badkamer (waar de dekvloer inmiddels verwijderd is), vandaar dat dit met wat isolatieplaten en purschuim vlak gemaakt is voordat er beton gestort werd, dat scheelt weer beton! Het beton storten zelf gebeurde met een vrwachtwagen die de halve straat blokkeerde. Daarmee werd het beton simpelweg met een slang naar boven gepompt, en met de hand waterpas gemaakt.

Naast de vloer is in de badkamer ook gestucced en de vloerverwarming gelegd. Toen de vloer gestort was, konden de muren gestucced worden, en de kranen van de douche geplaatst. Vervolgens was het tijd om de badkamer te tegelen.

Helaas ging het aanleggen van de douchekranen niet helemaal goed; er werd net iets te enthousiast door de muur gefreesd voor een waterleiding, waarna we een stukje elektra weer opnieuw moesten doen.

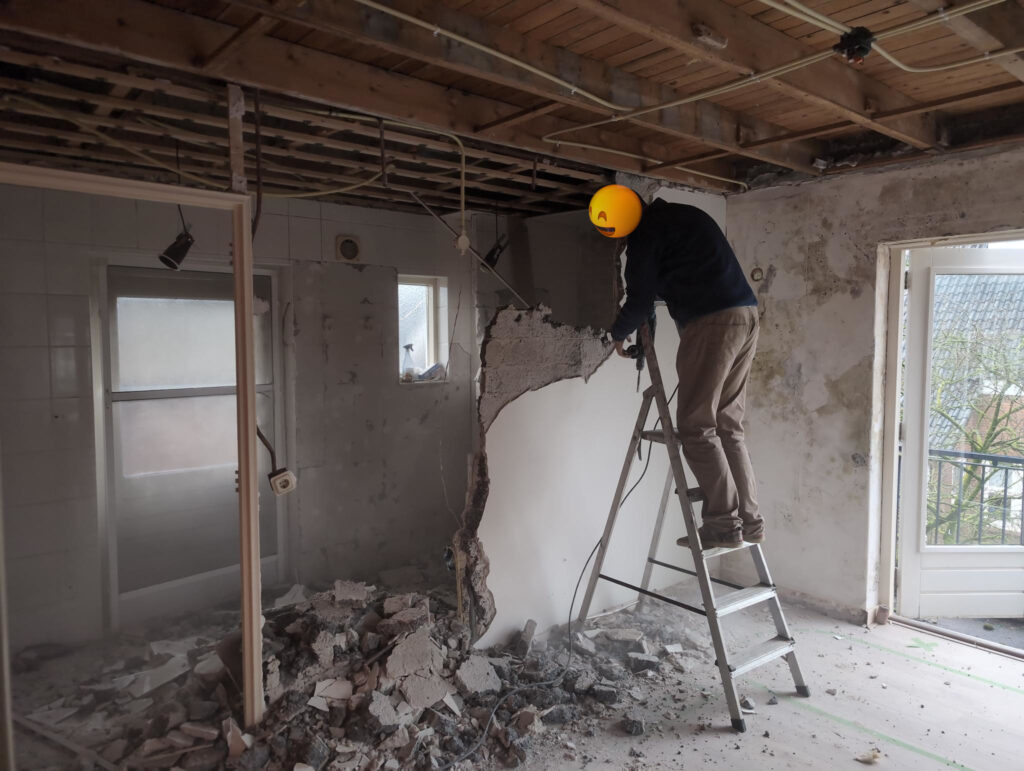

Tot slot is ook het muurtje slopen in de eetkamer afgerond. Hebben we er weer een vierkante meter bij 🙂

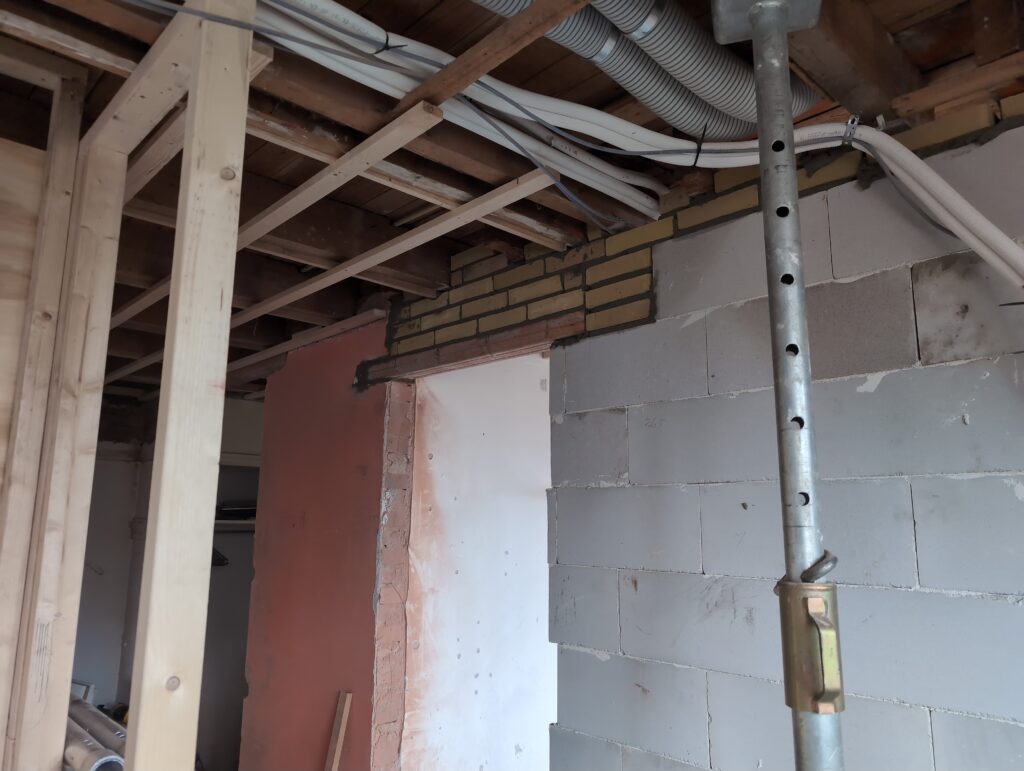

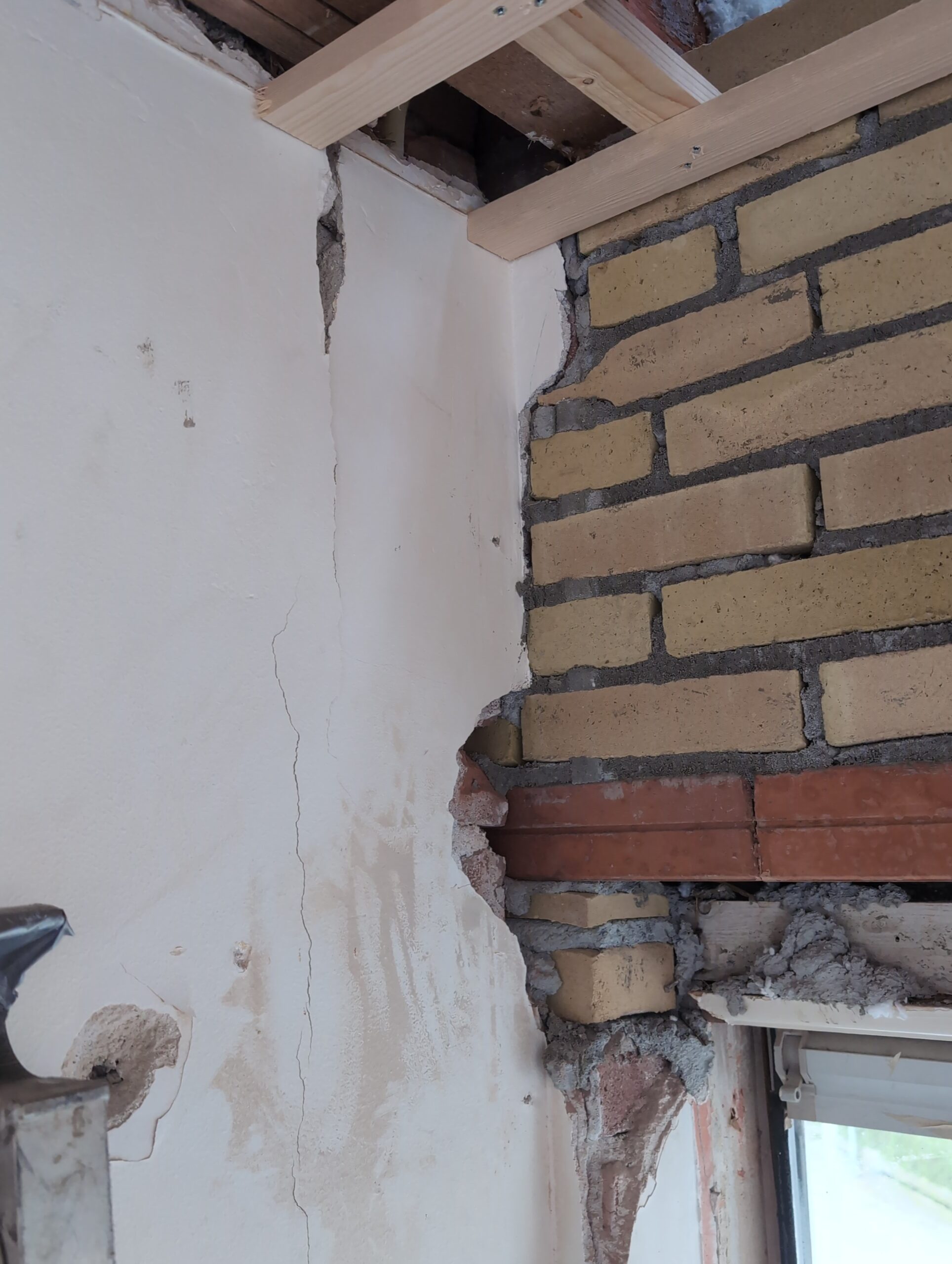

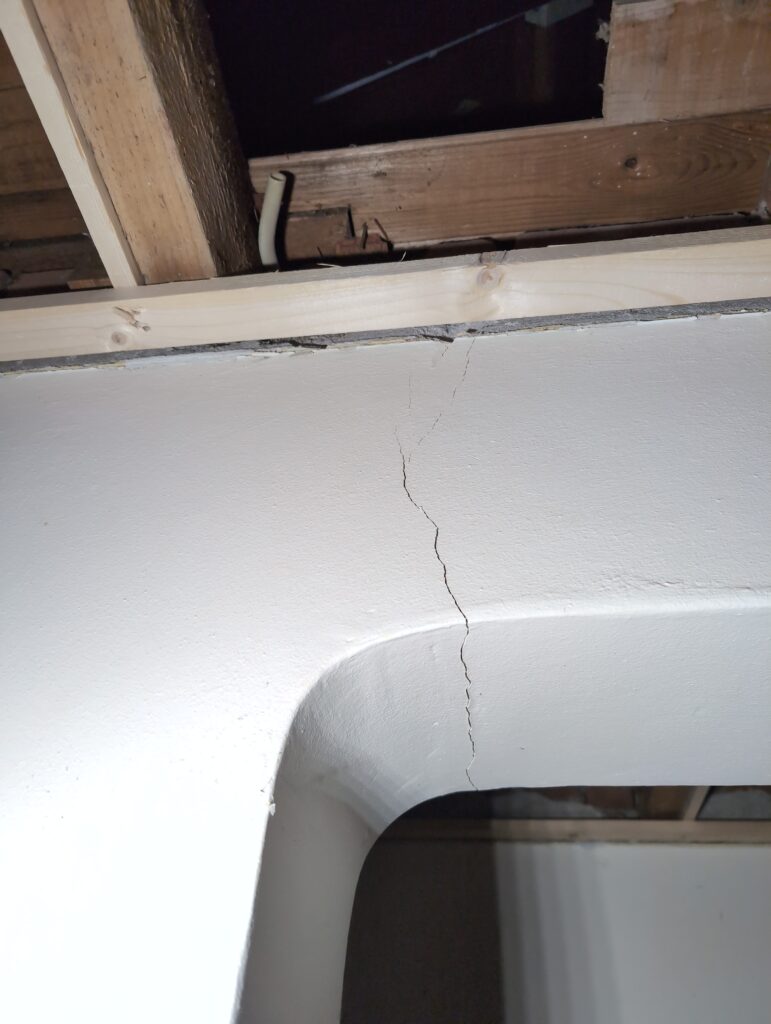

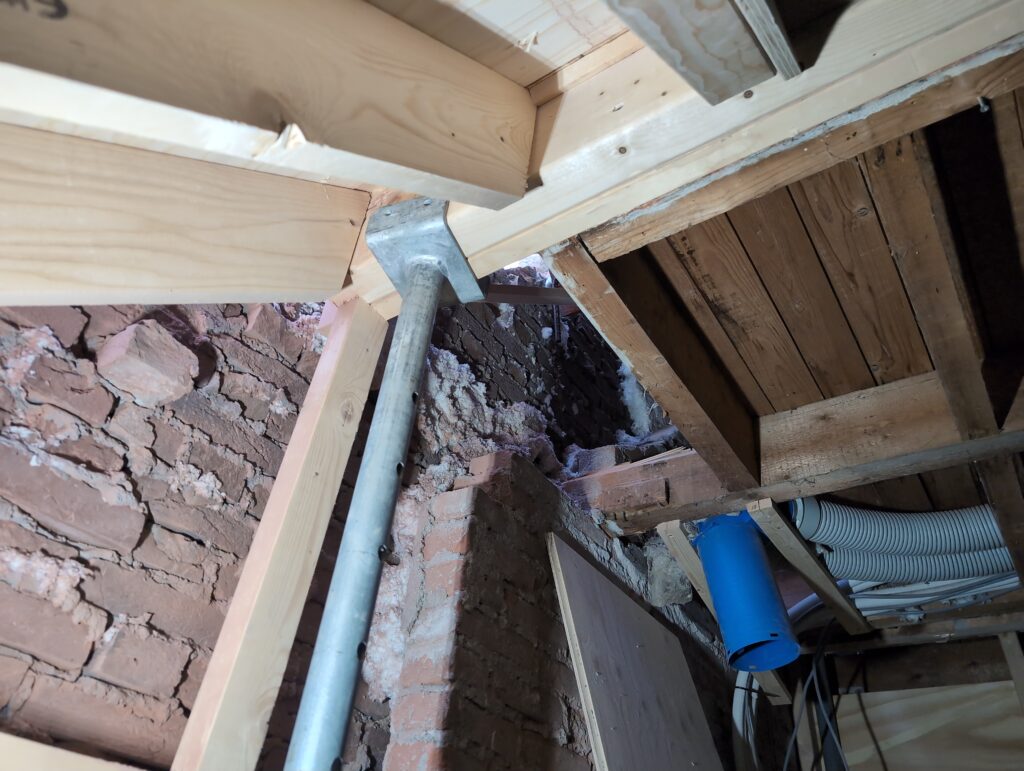

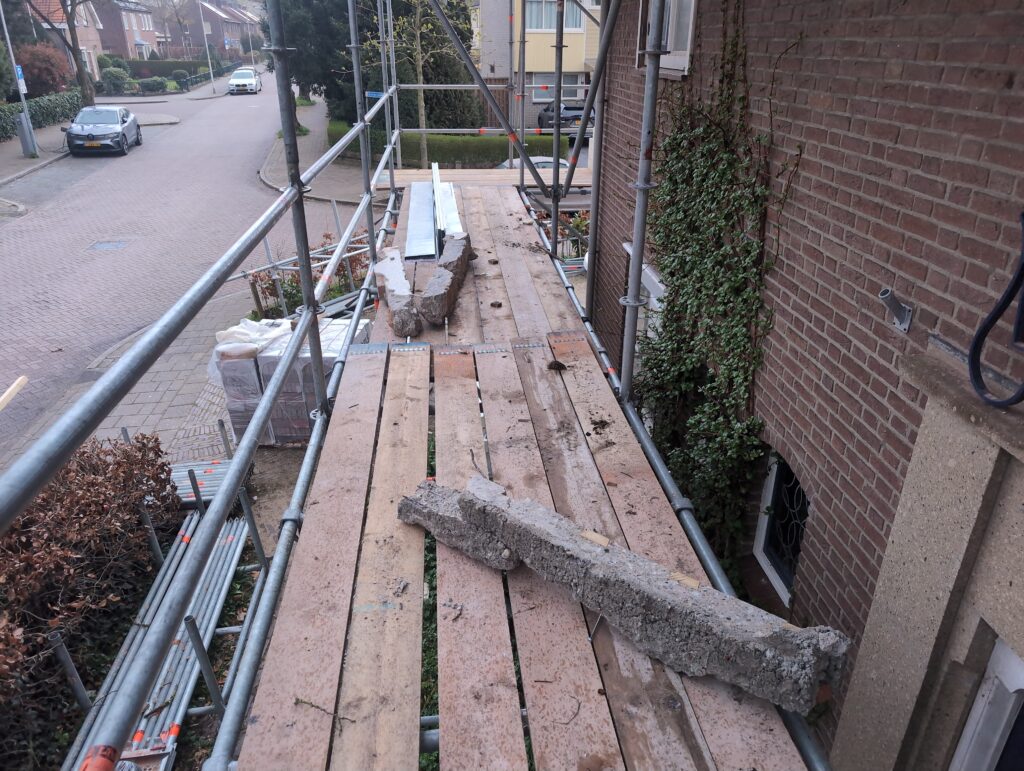

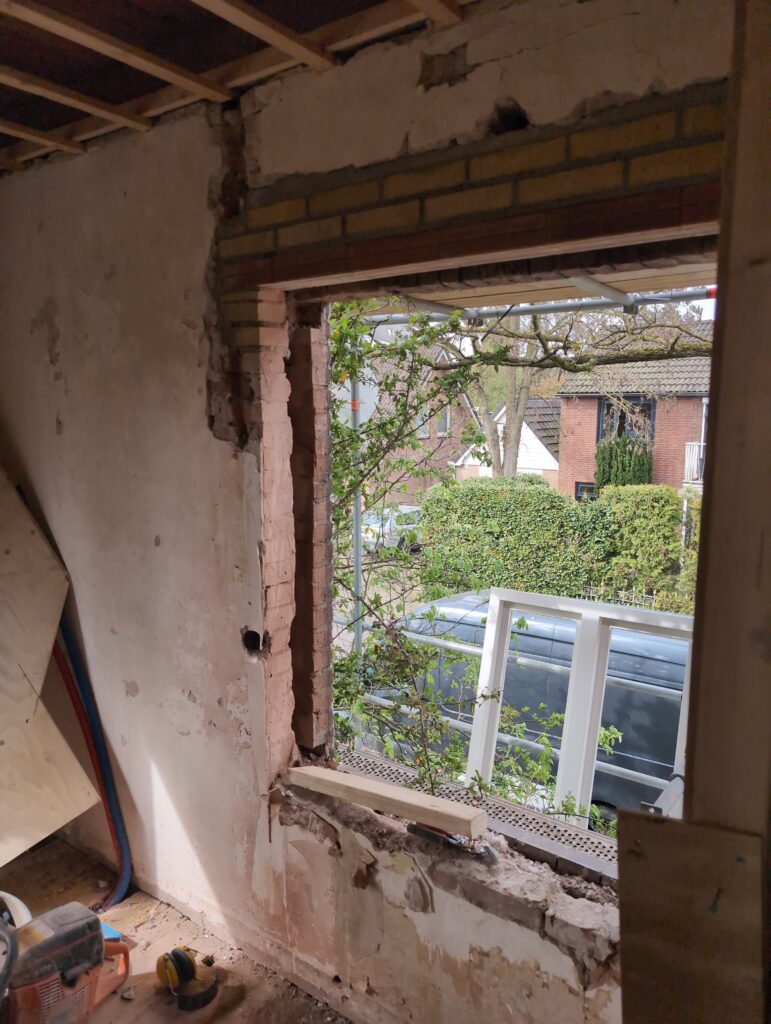

Op de eerste verdieping is een verlaagde opening om naar de wc, slaapkamer 1 en slaapkamer 2 te gaan. Die opening had een scheur die steeds groter werd. Initieel werd gedacht dat het enkel het stucwerk betrof, maar nu de scheur inmiddels aan drie zijden liep van de opening hebben we toch besloten om deze te voorzien van twee nieuwe lateien.

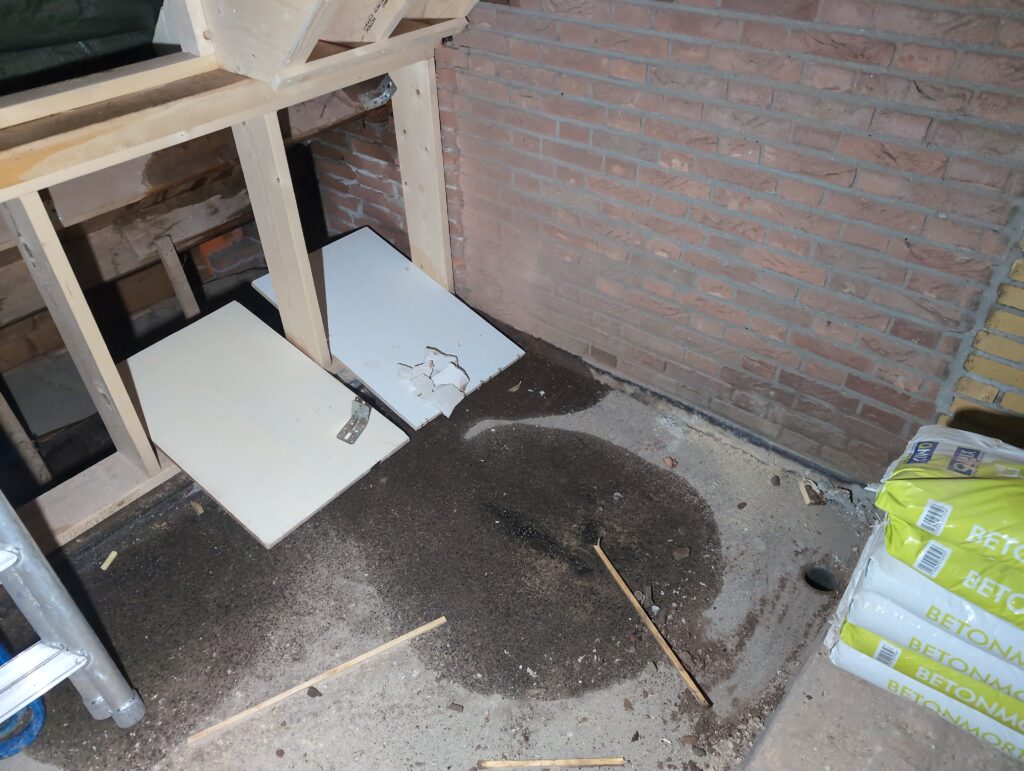

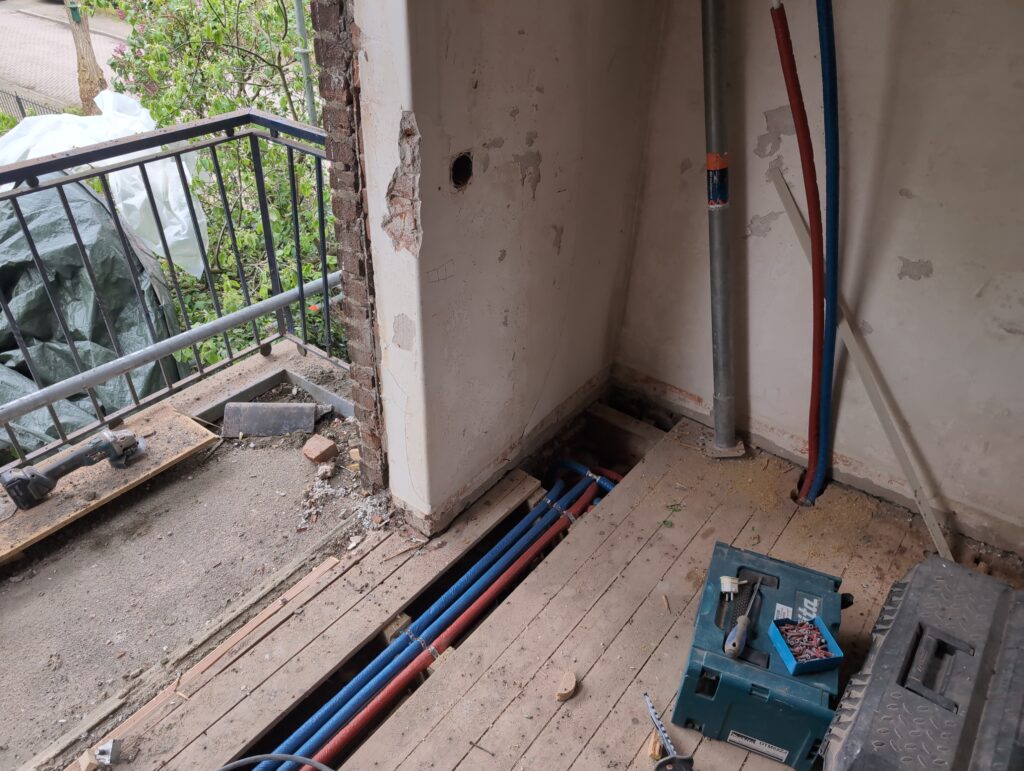

Voor de wasmachine hebben we besloten om een zwaluwstaartvloer te gebruiken in de hoop de trillingen op de houten balken te beperken. Daarvan is het beton inmiddels gestort.

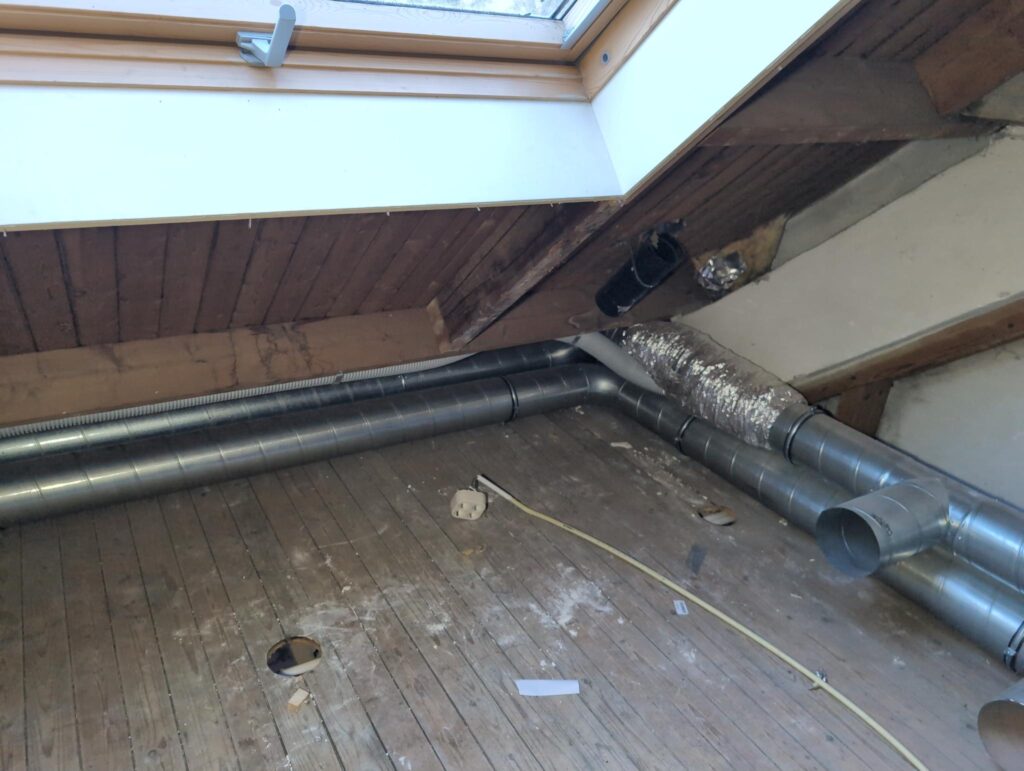

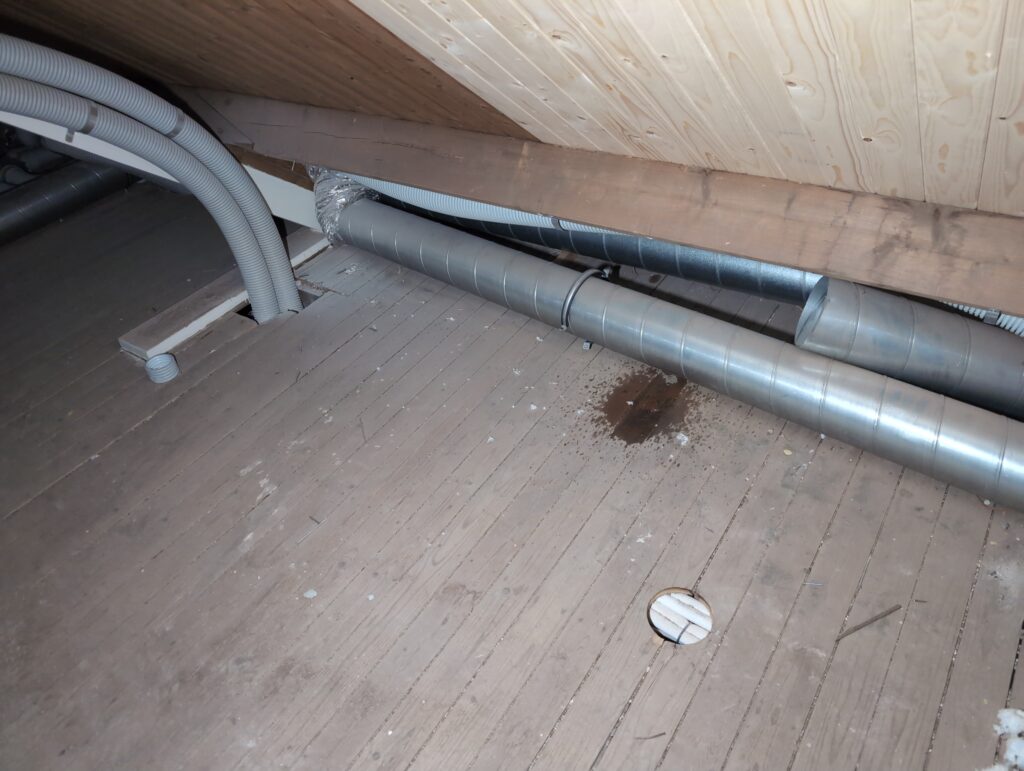

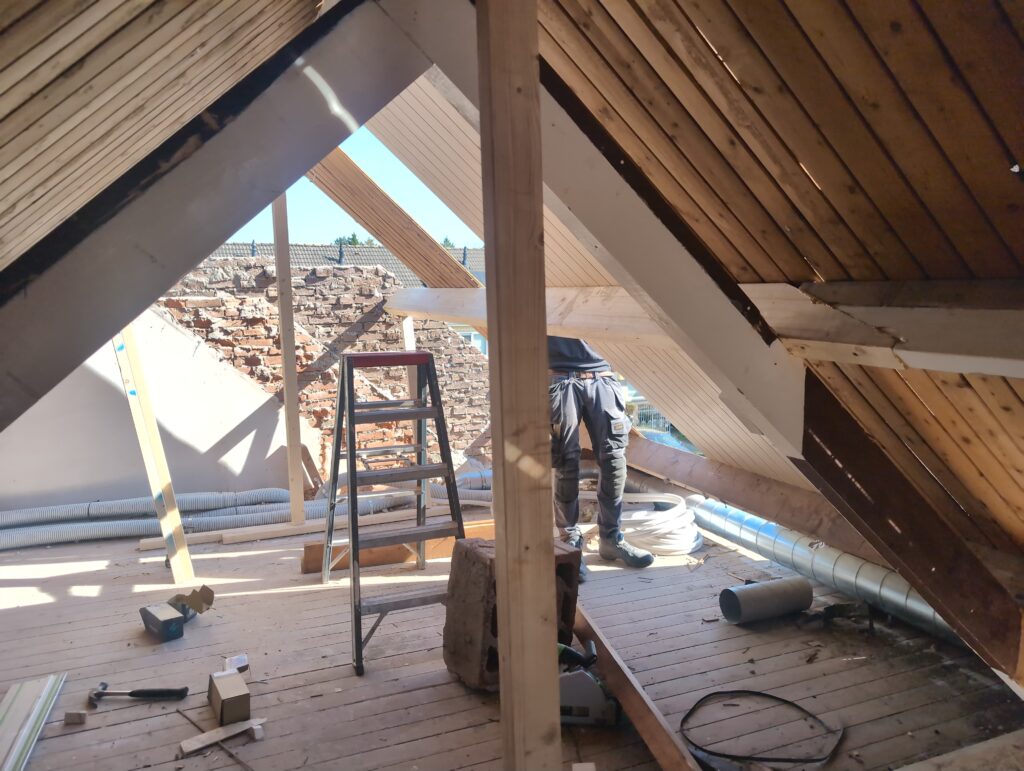

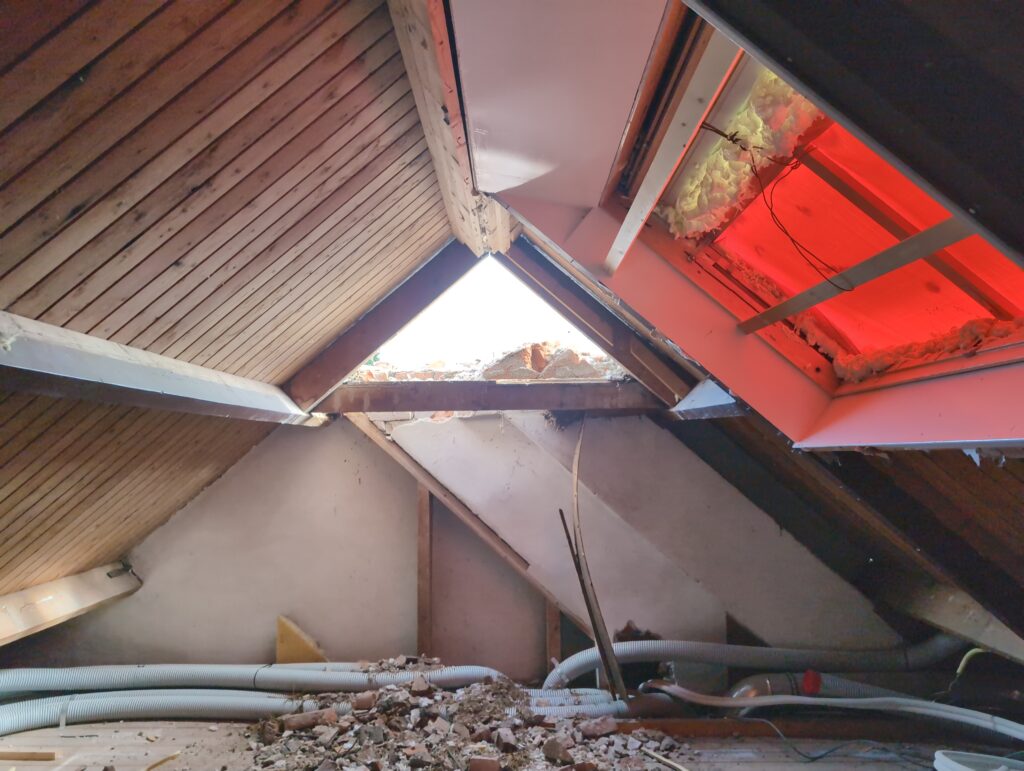

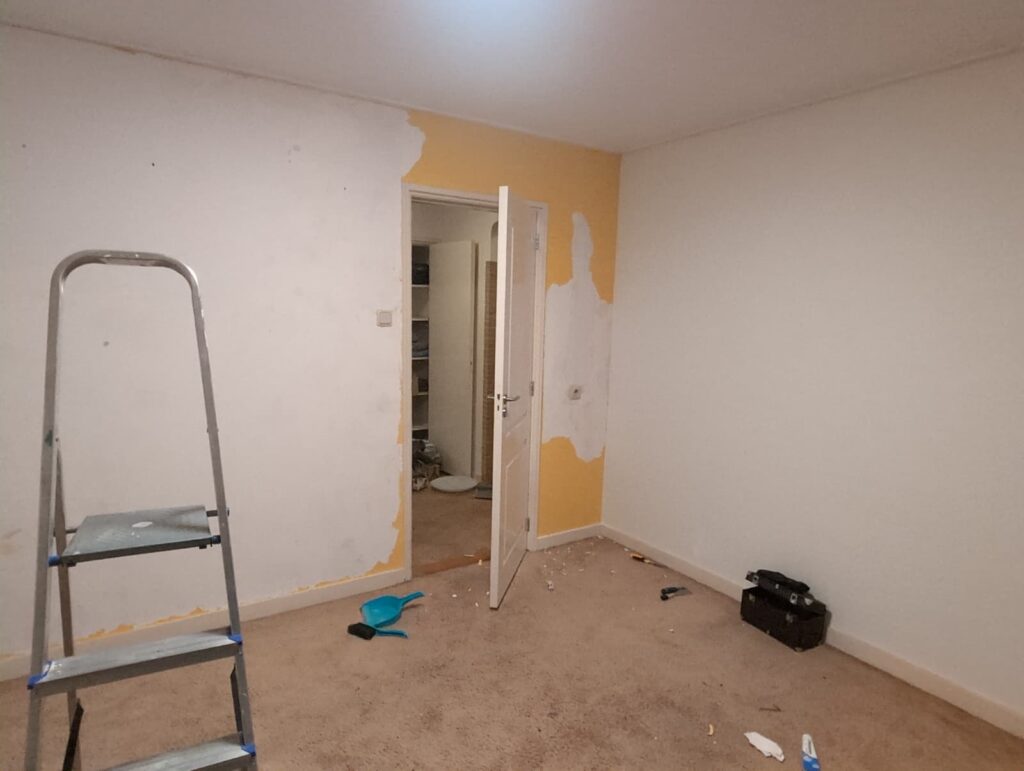

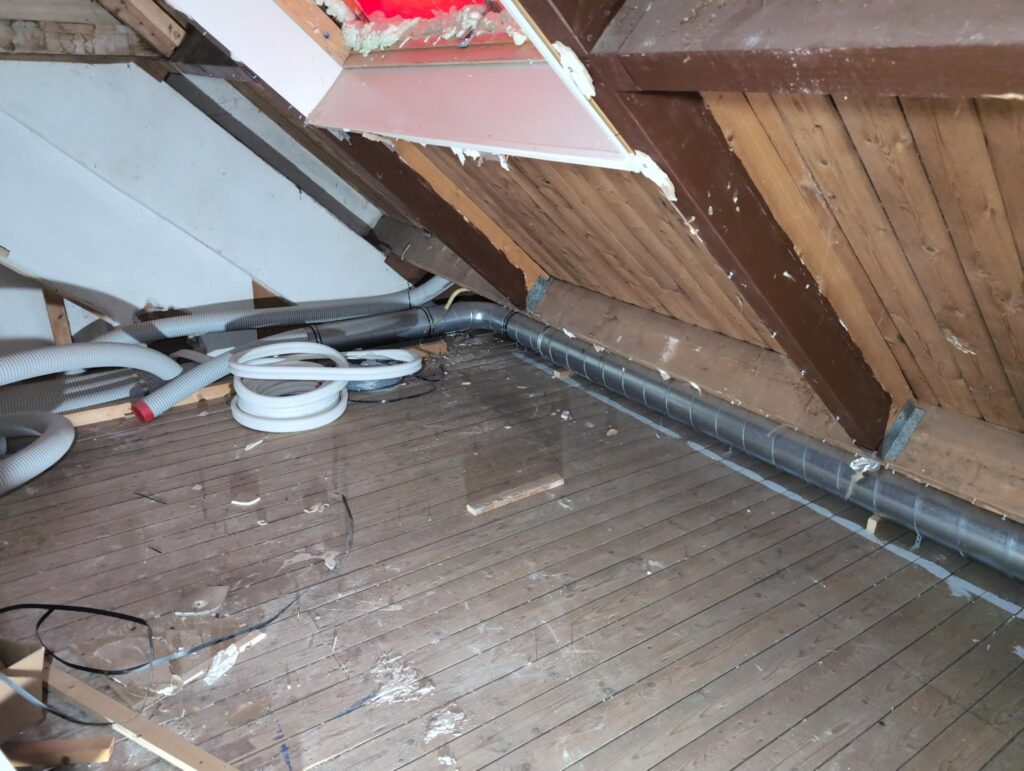

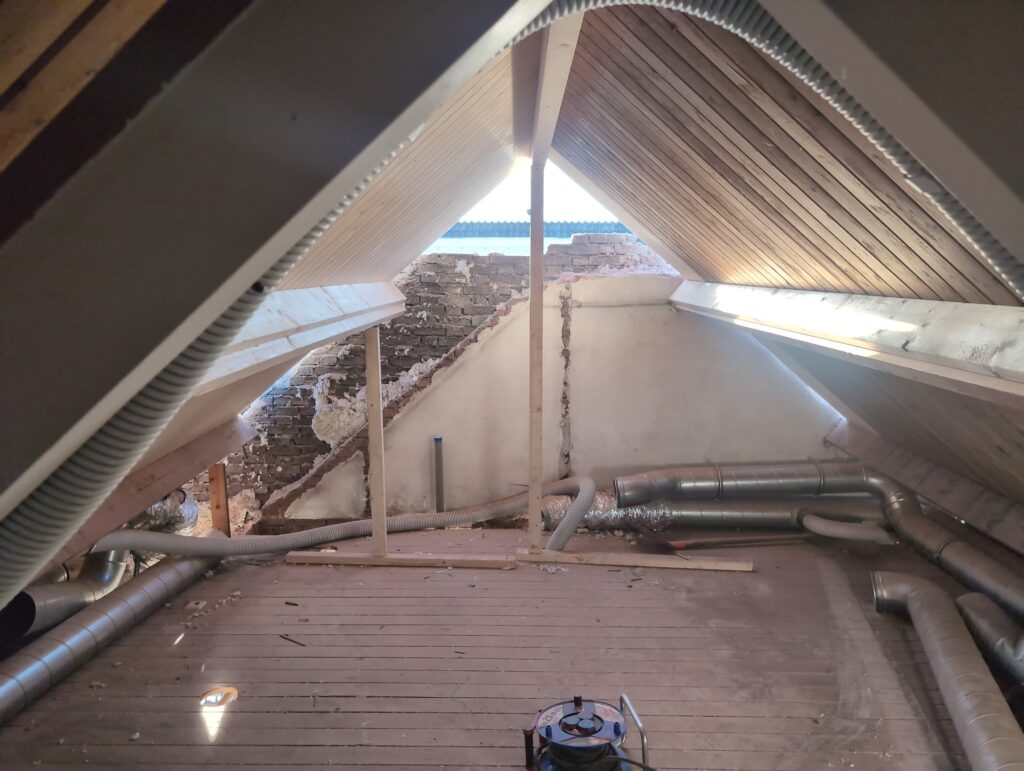

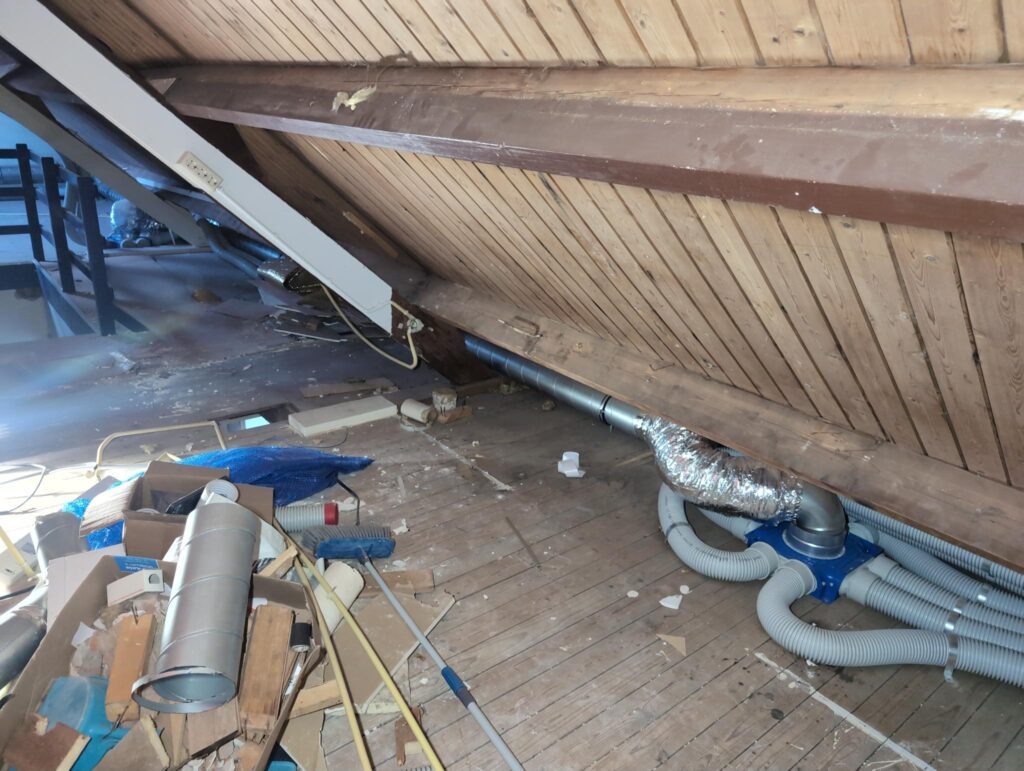

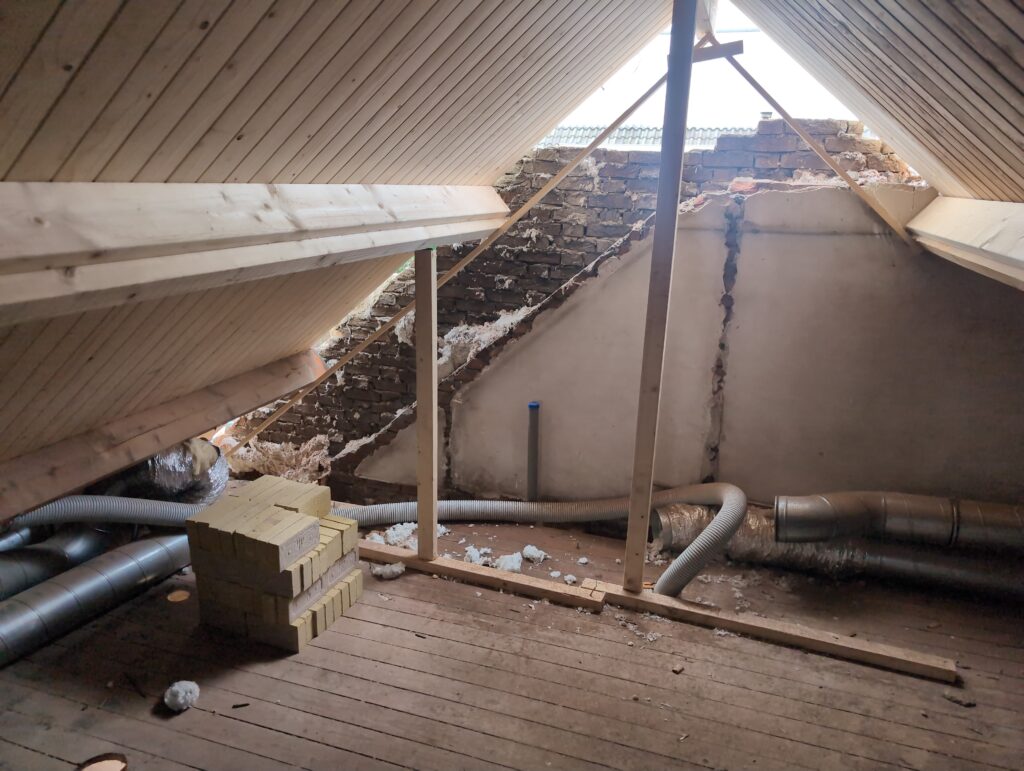

Tot slot hebben we de rolluiken goed schoongemaakt, hadden we voor koningsdag nog wat versieringen opgehangen, en zijn we begonnen met de elektra (kamer 4). Op de foto overigens ook nog wat foto’s van de zolder. Die wordt hierna gestucced (soon!).

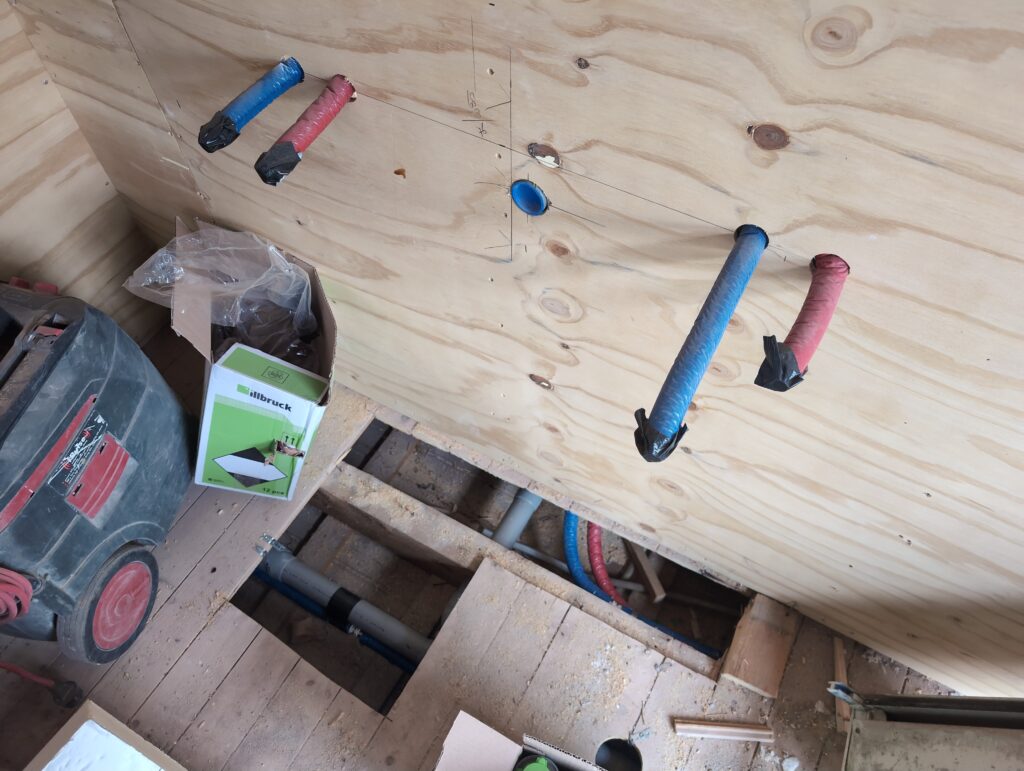

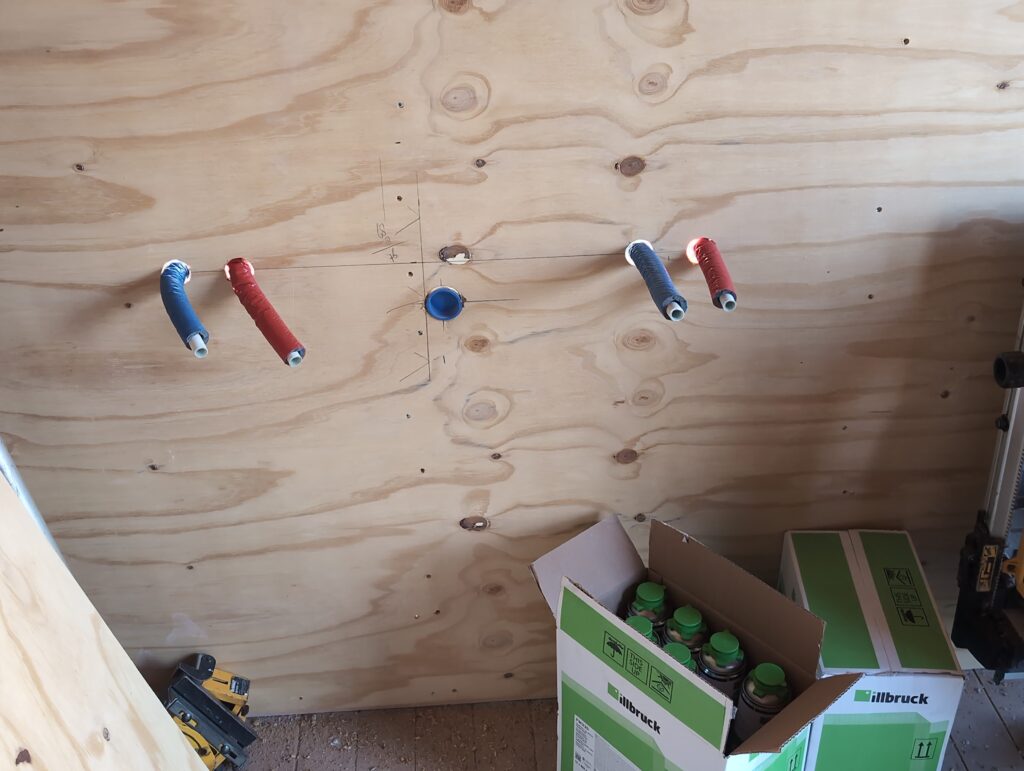

Het werd tijd om de elektra voor de WC boven te regelen. Er moest een XMvK kabel achter de WC komen zodat er een spoel-wc kan komen. Het idee was om de lichtschakelaar aan de linkerkant te plaatsen, zodat het kraantje rechts komt, dat is logischer met hoe de deur opent. Echter, de ruimte links is iets groter dan rechts. Daarom hebben we uiteindelijk besloten om te zorgen dat de schakelaar links kan komen. ‘Uiteindelijk’, want er komt ook een bewegingssensor in het plafond, dus mogelijk is een schakelaar helemaal niet nodig.

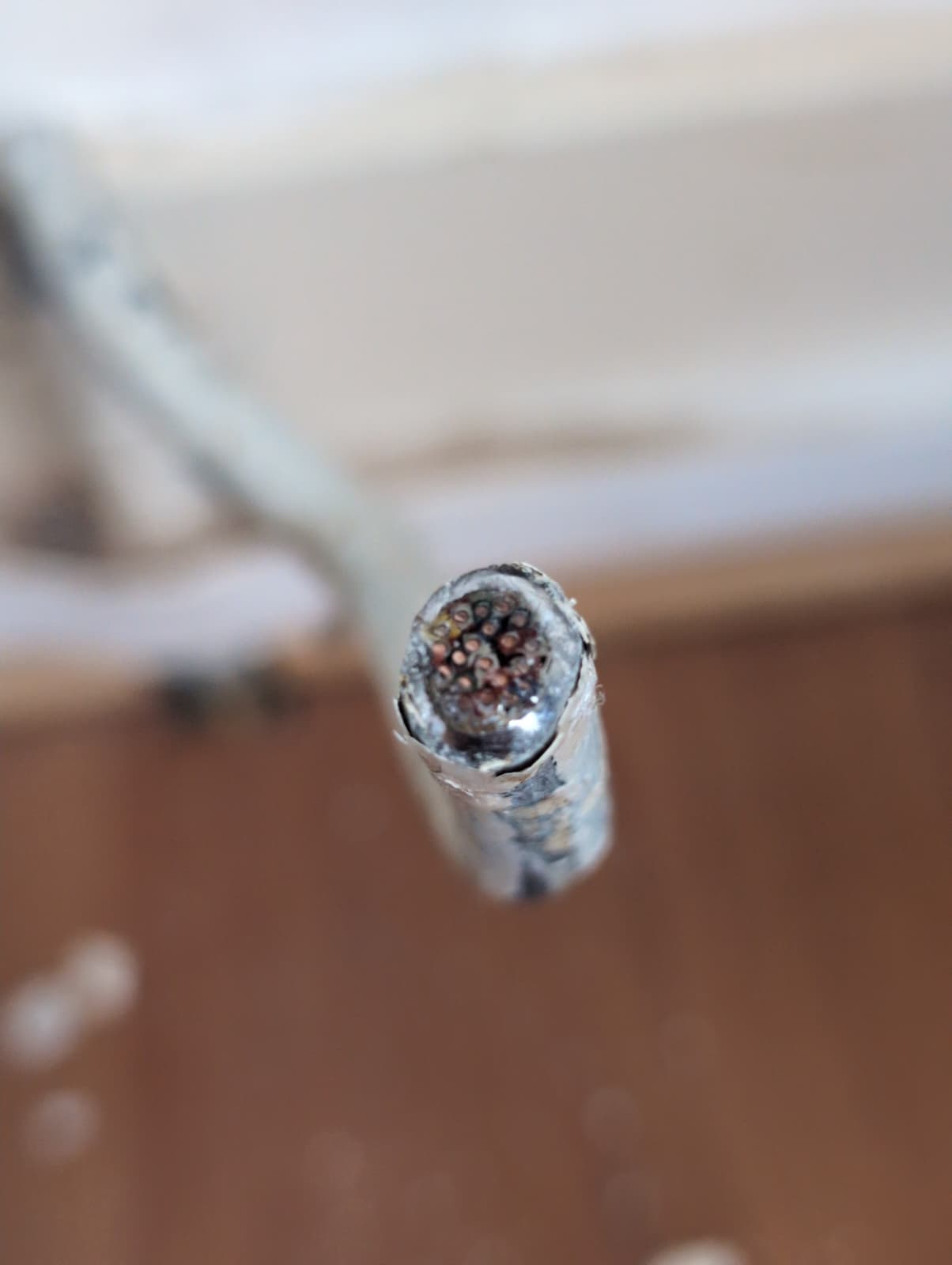

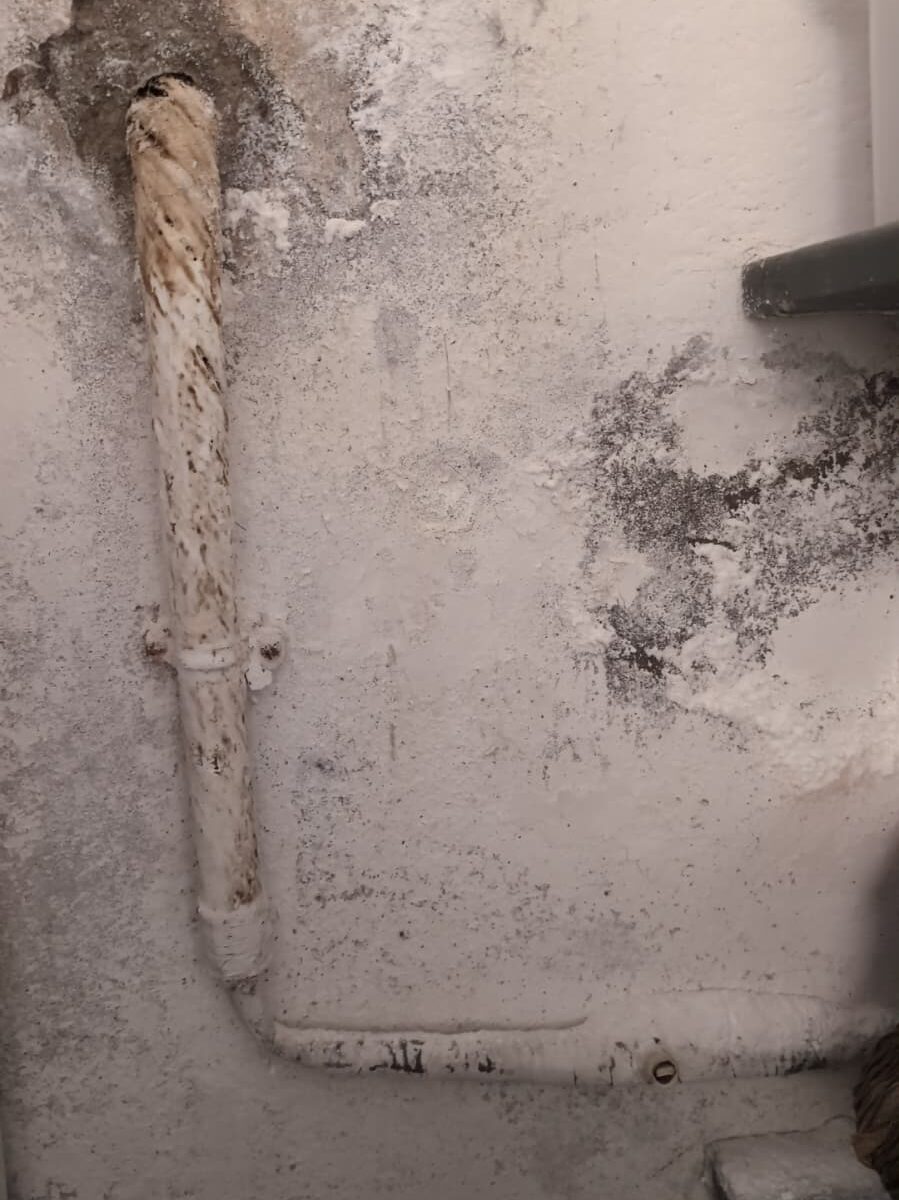

De oude schakelaar zat ook aan de rechterkant. En toen we deze openden bleken daar nog met katoen geisoleerde draden in te zitten, Deze draden waren daar doorgetrokken naar de WC beneden (die er pal onder zit). We willen geen draden van boven naar beneden hebben, alle ruimtes boven moeten worden voorzien van spanning door de groepenkast boven, en alle ruimtes beneden door de groepenkast beneden. Daarom hebben we de draden van boven naar beneden weggehaald, en voorzien we de wc beneden later op een andere manier van spanning.

De WC boven:

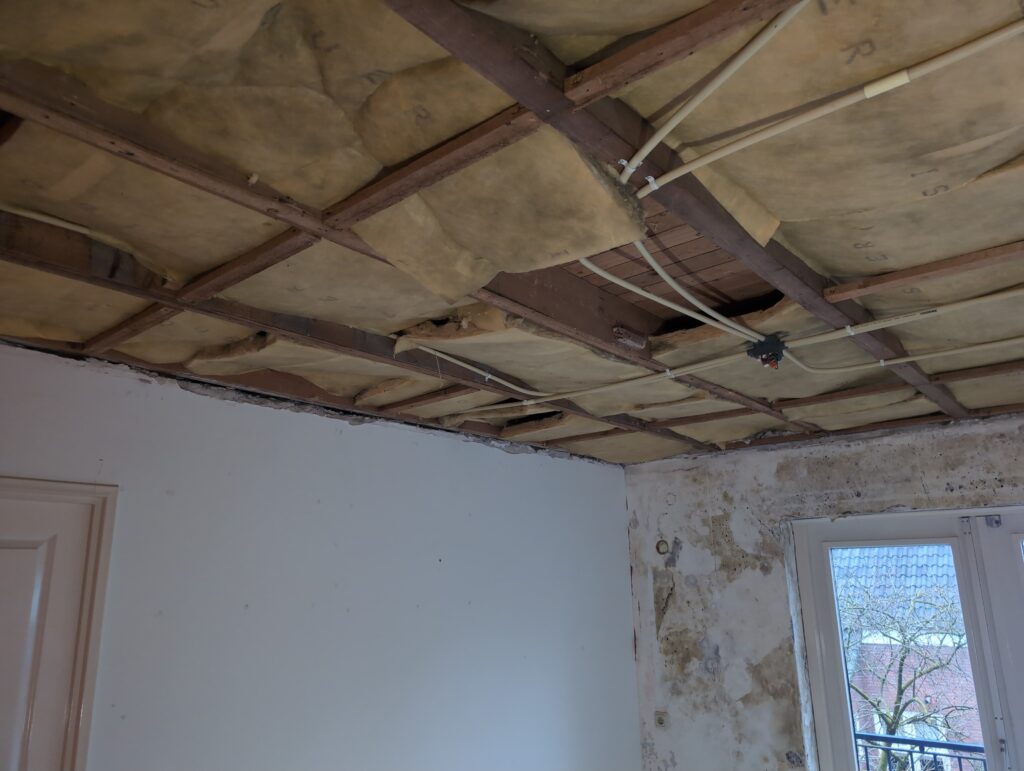

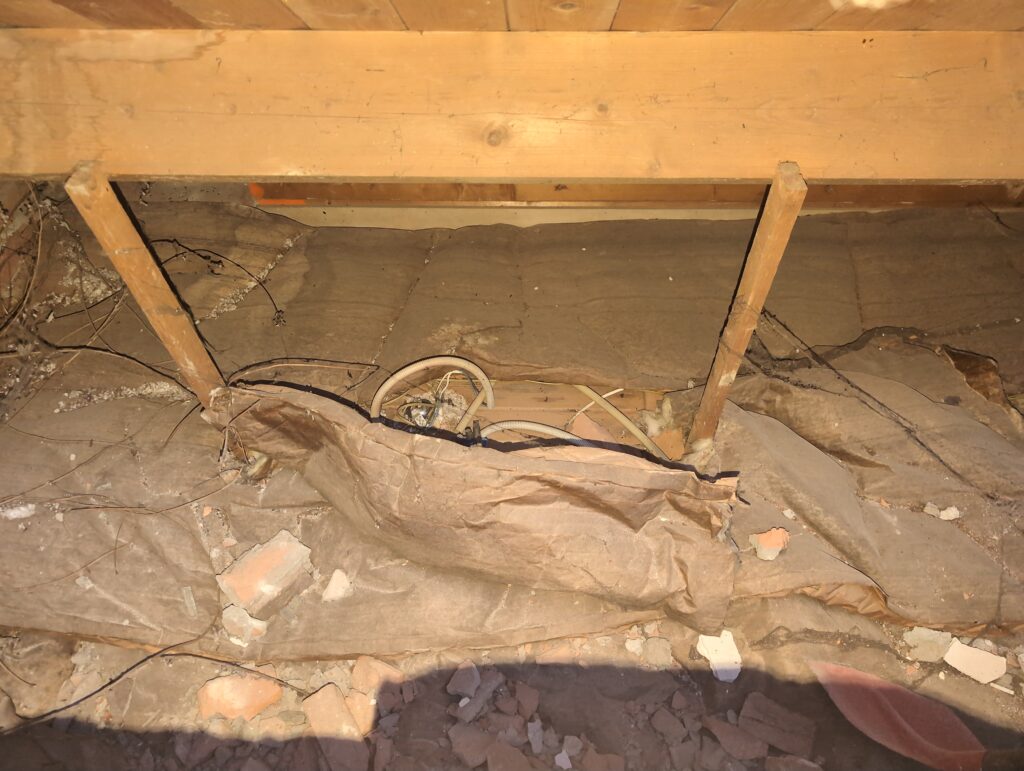

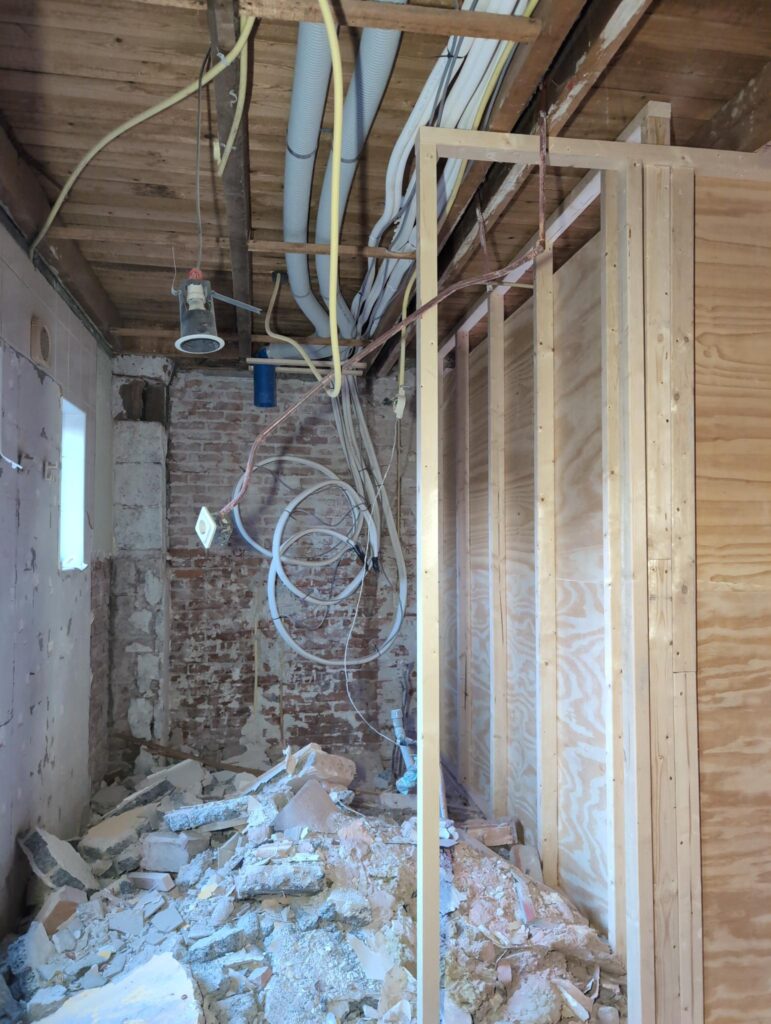

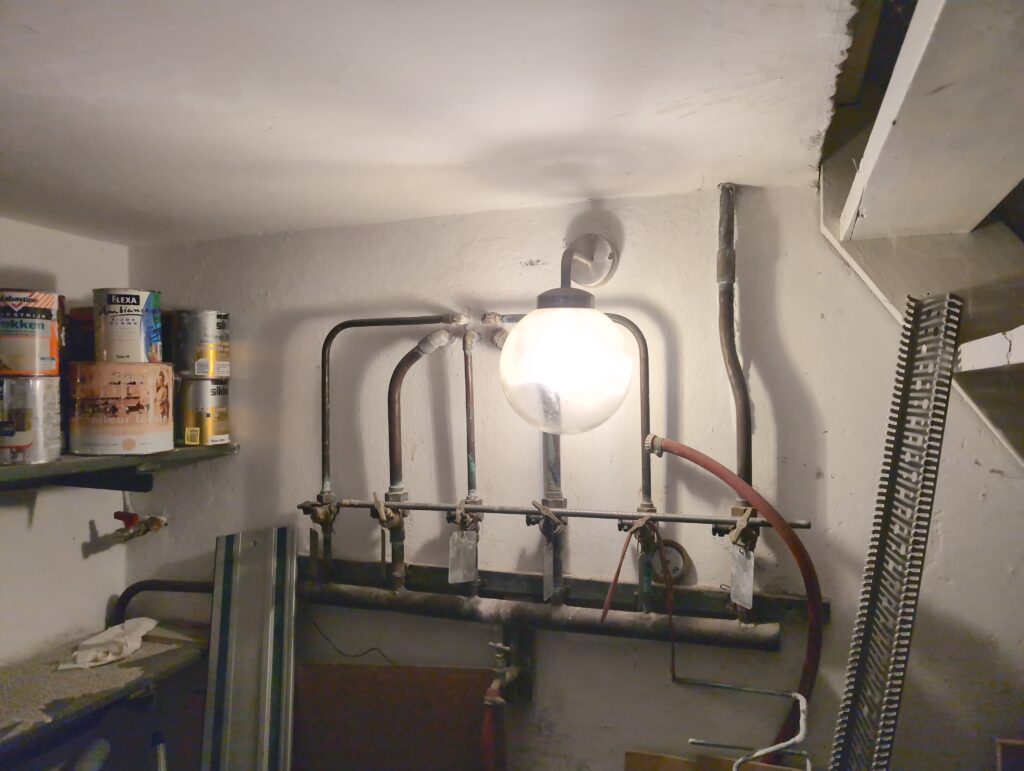

Bij de WC beneden hebben we vooral het plafond er uitgehaald om bij de elektrabuizen te kunnen. Maar dat geeft ook meteen een mooi inkijkje in de rest van de leidingen.

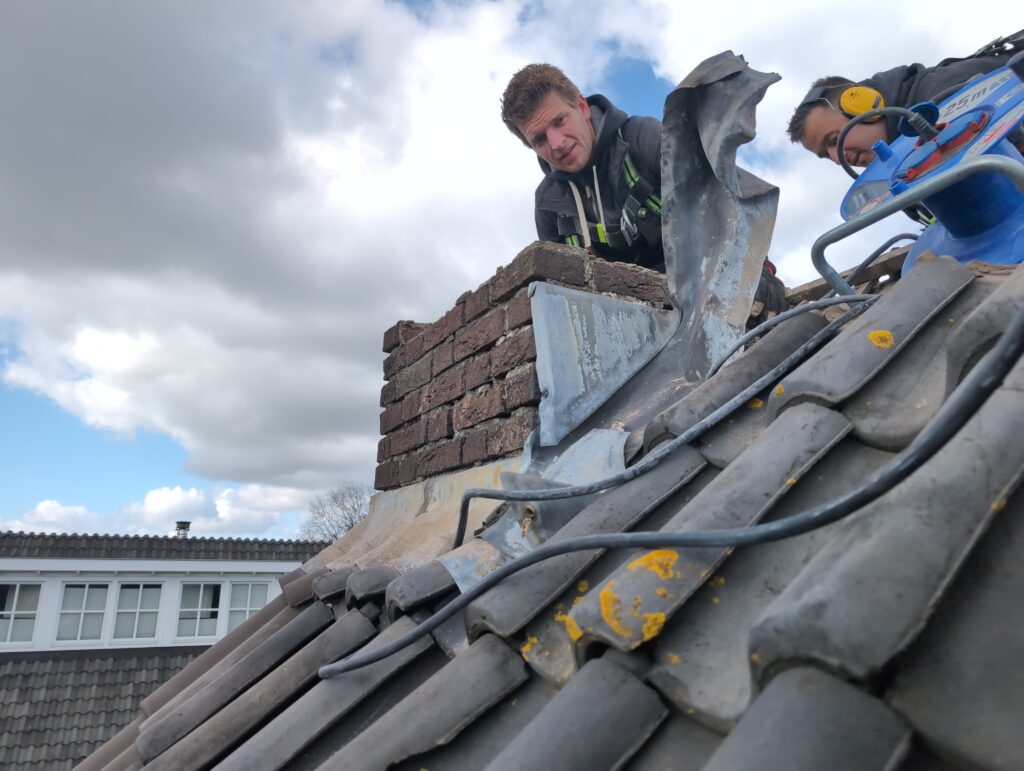

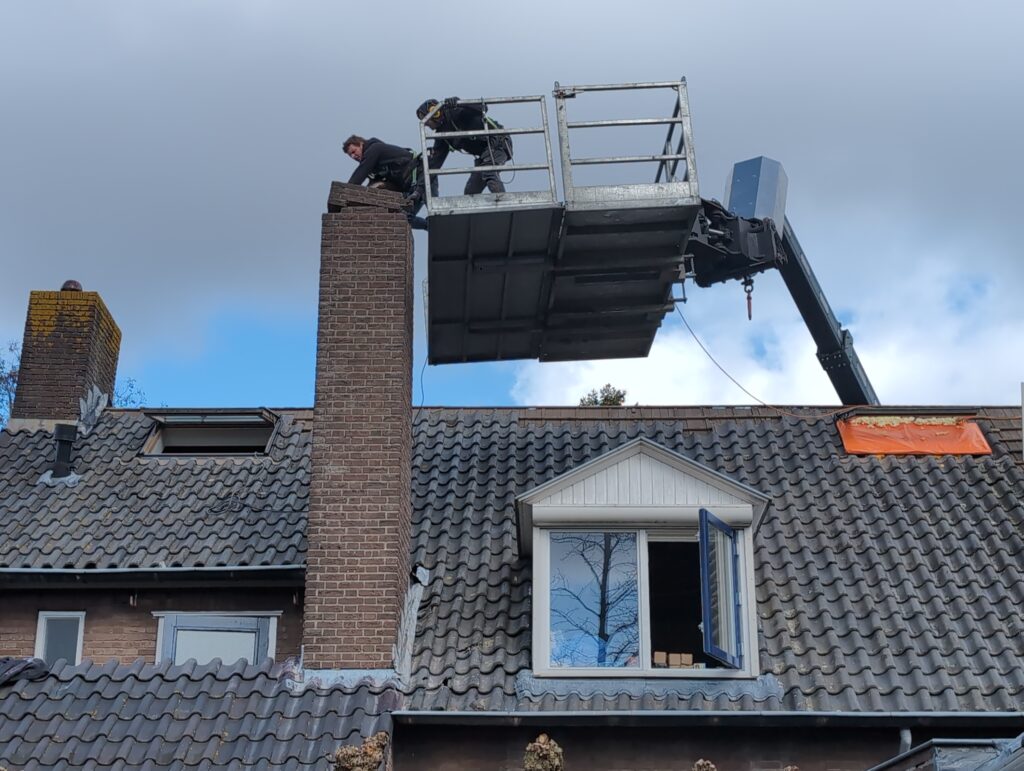

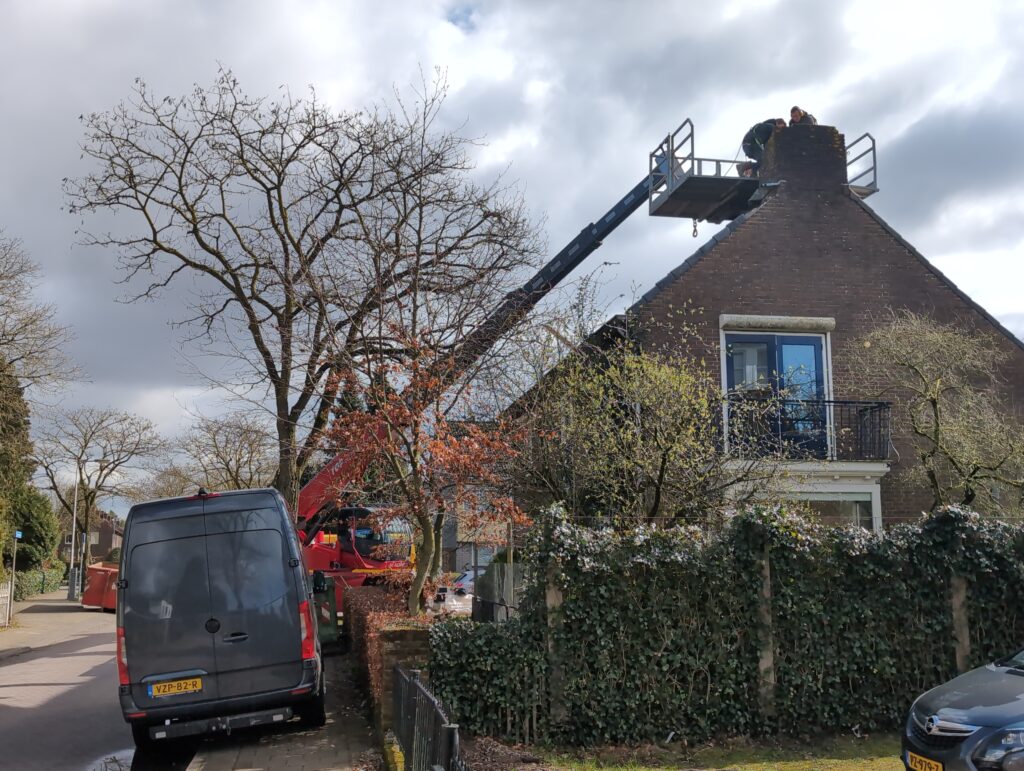

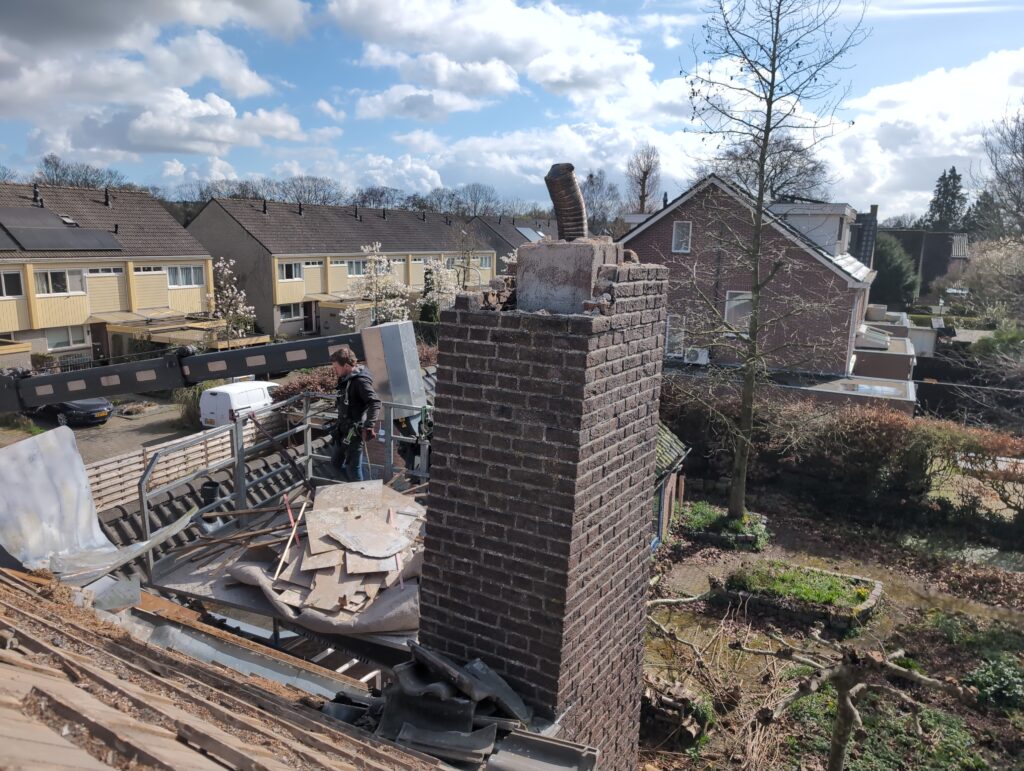

Na de schoorstenen was het tijd voor de buitenunits van de airco’s. In principe nu nog niet nodig, alleen wel handig omdat de steiger er nu staat. Het zijn twee Mitshubishi buitenunits welke ieder 3 binnenunits kunnen aansturen.

Op de ene buitenunit is het kantoortje beneden aangesloten en slaapkamer 1. Dat biedt ruimte om er eventueel ook nog later de woonkamer op aan te kunnen sluiten. Op de andere buitenunit zijn dan kamer 2, 3 en 4 aangesloten. De binnenunits krijgen elk een KNX-aansluiting, en deze sturen vervolgens via de buskabel tussen elke binnen- en buitenunit de buitenunit aan.

Tot slot zijn er ook nog wat binnendeurkozijnen geplaatst. Onder andere naar de was-ruimte, slaapkamer 4 en inbouwkast 6.

Na het plaatsen van de raamkozijnen, was het tijd voor de ramen en dakramen.

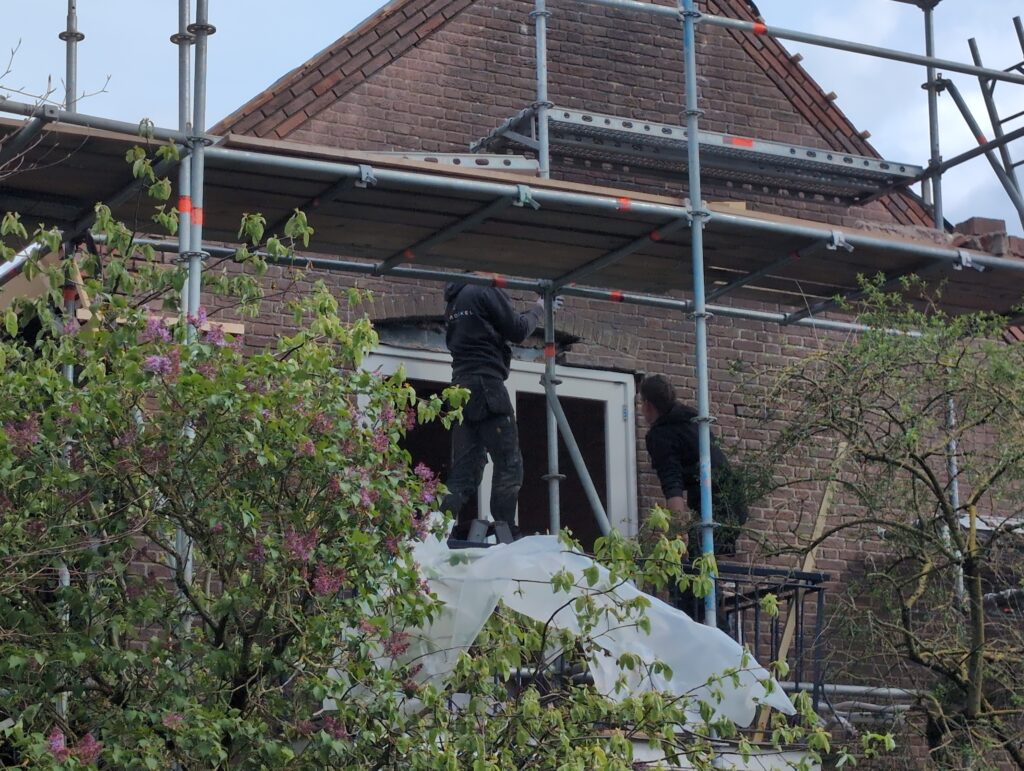

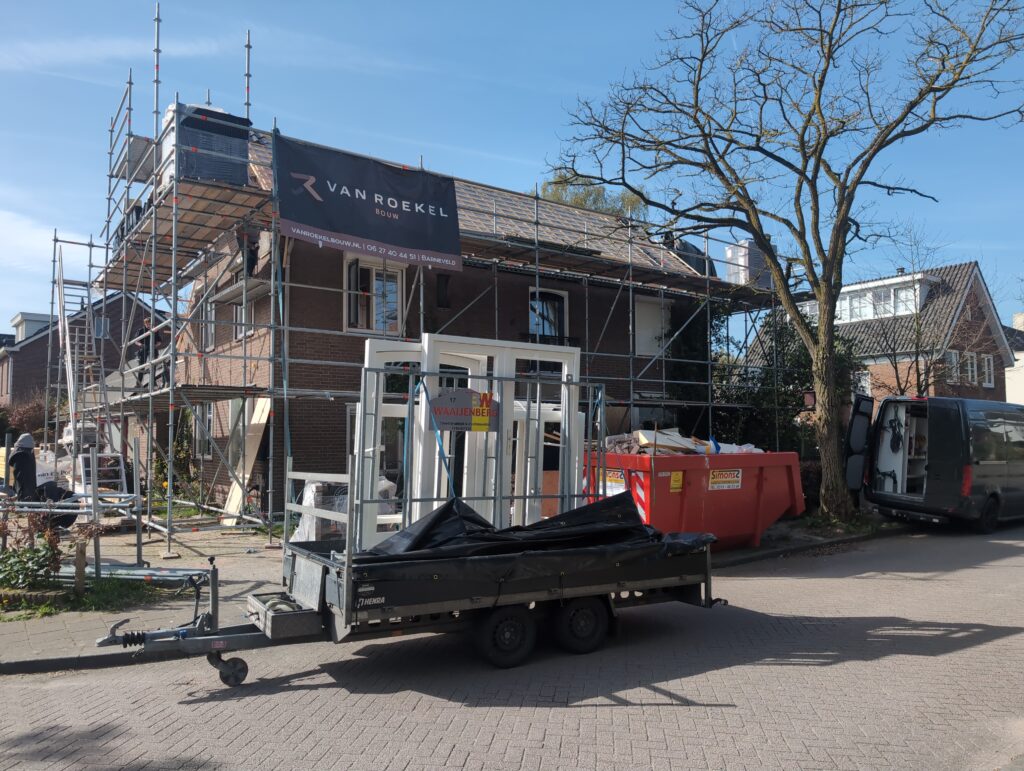

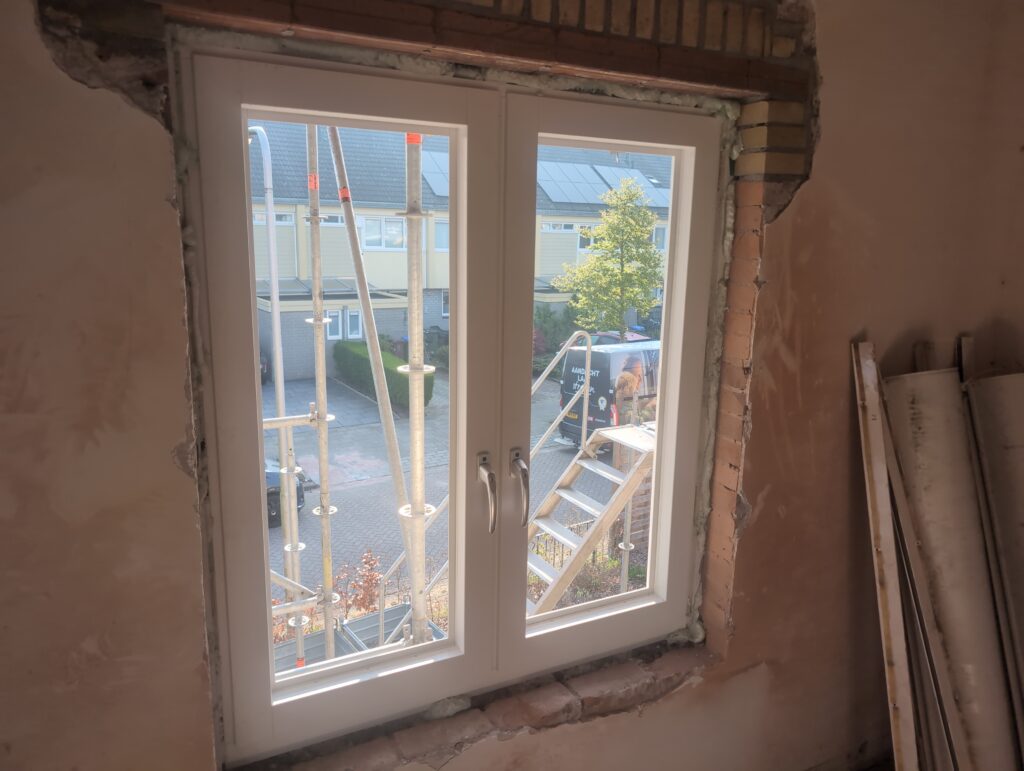

De ramen werden er door Meijer glas in een uurtje of twee in gezet. De vraag was nog even wat we wilden doen met het Frans balkon. Het kozijn daarvan was voorheen wit en liep dan door tot het steen van de voordeur. Het liefst maakten we dat weer zoals het was, alleen heeft het nieuwe kozijn een zwarte dorpel. Daarom hebben we er voor gekozen om onder het kozijn een stuk isolatie te plaatsen, en daar dan weer een plank (cederhout) voor te plaatsen die we wit kunnen verfen en ook de zwarte dorpel bedekt. Op die manier loopt het optisch weer gewoon door in het zwart.

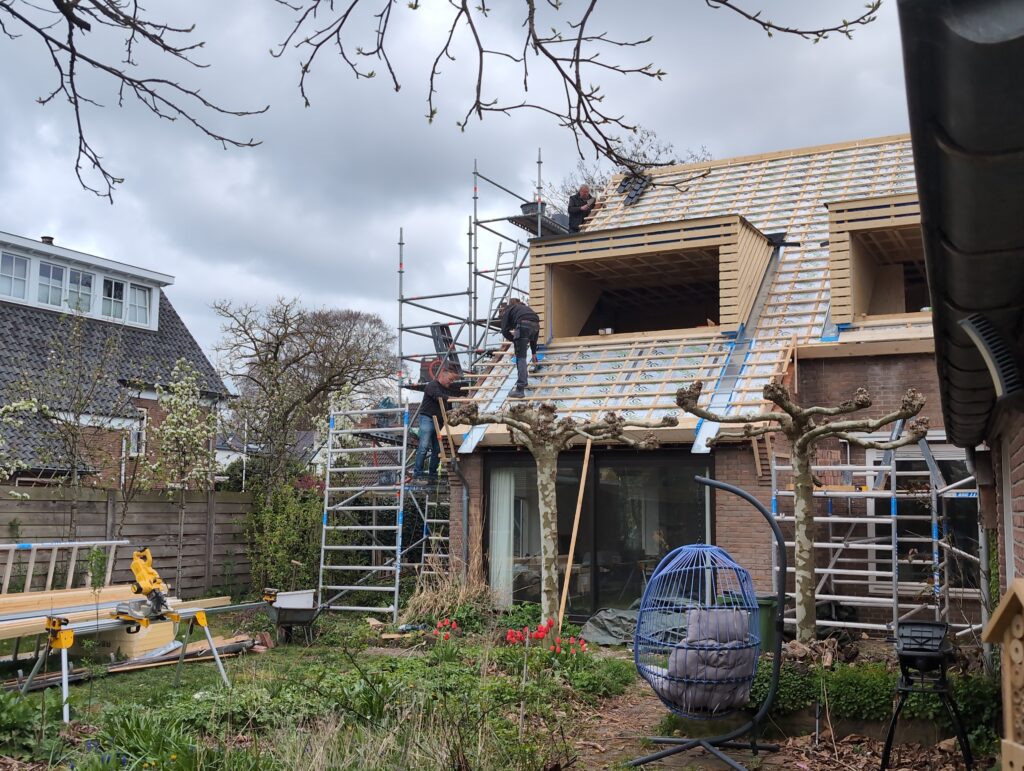

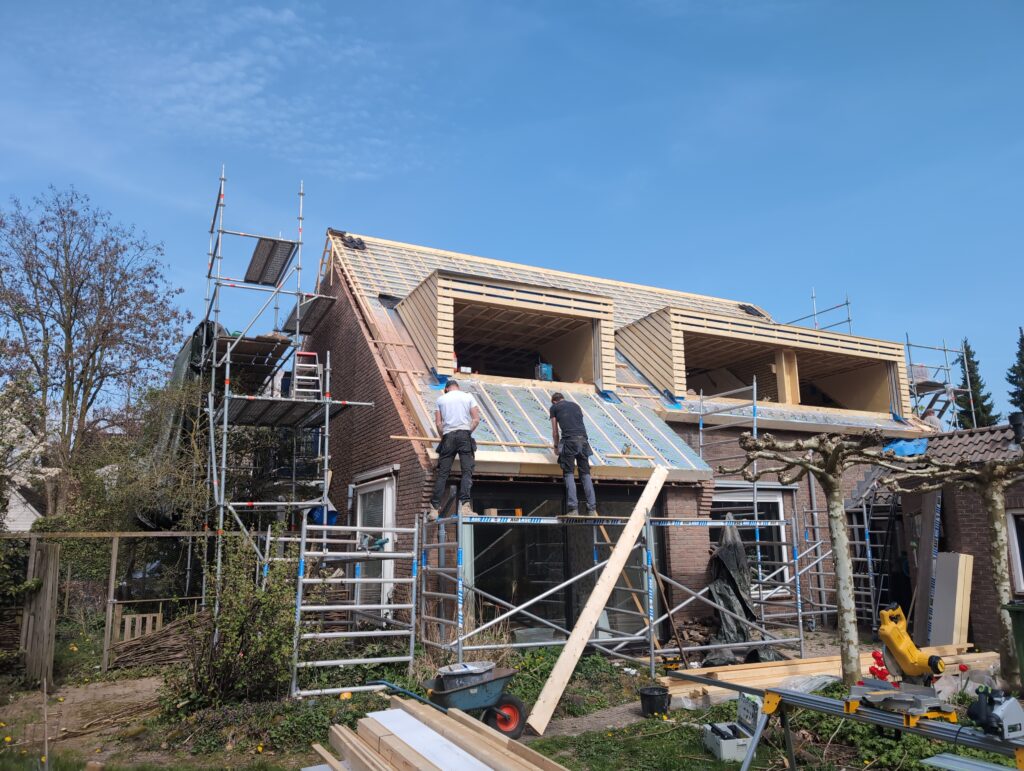

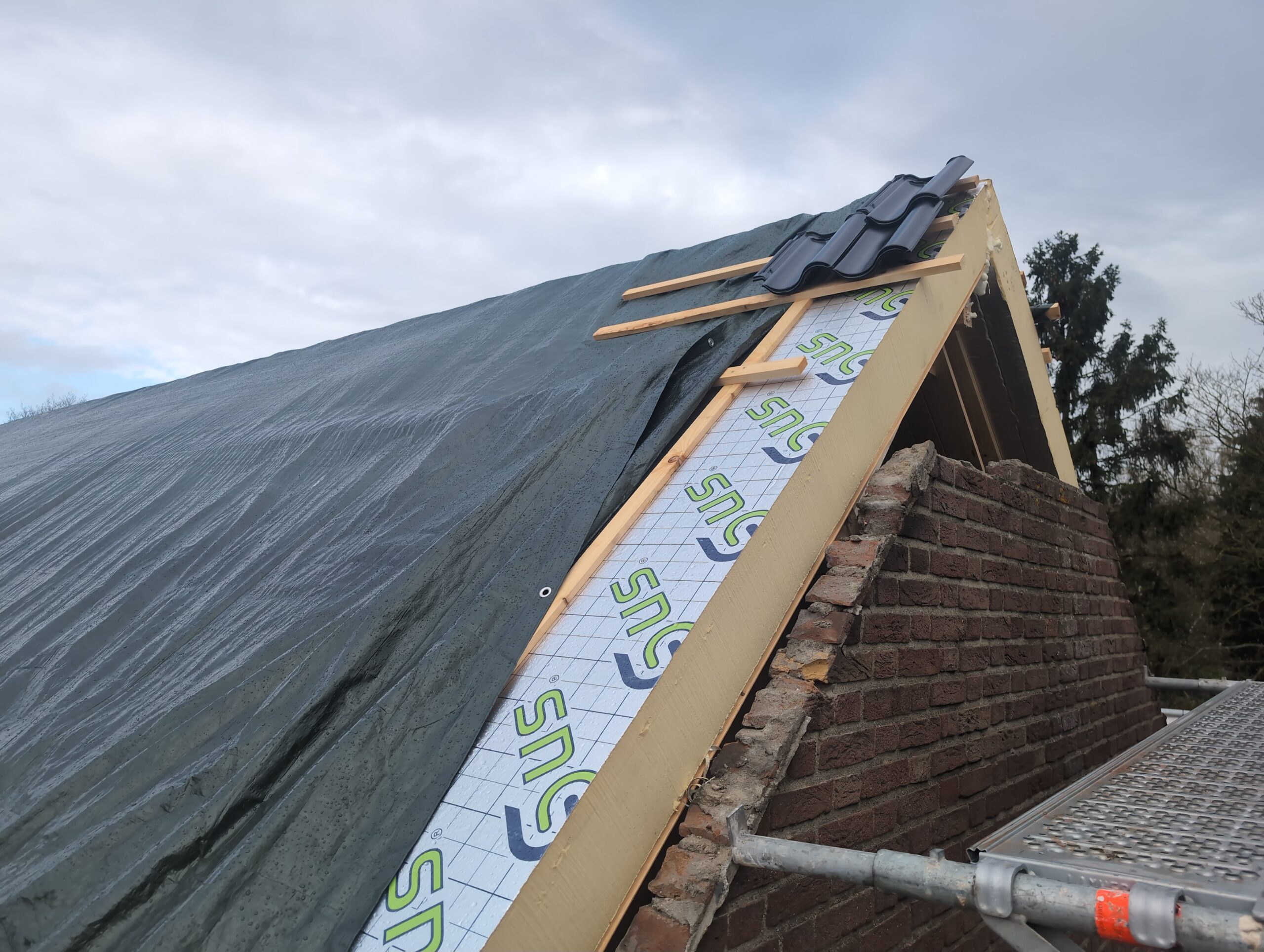

Ook zijn de dakramen geplaatst. De instructie was om ze op dezelfde plek te plaatsen als voorheen aan de achterkant, en het geheel mooi symmetrisch te houden. Beide is gelukt. Alleen omdat het dak nu ~30cm hoger is dan voorheen kan je er niet echt meer door naar buiten kijken. Voor een raam is dat wat gek, maar aangezien het geheel vooral bedoeld is om daglicht binnen te laten maakt dat niet zo veel uit. Daarnaast zijn ze hierdoor minder prominent aanwezig. Dat laaste is belangrijk aangezien ze nu vanaf de voorkant zichbaar zijn – en niet in het oorspronkelijke ontwerp zaten.
